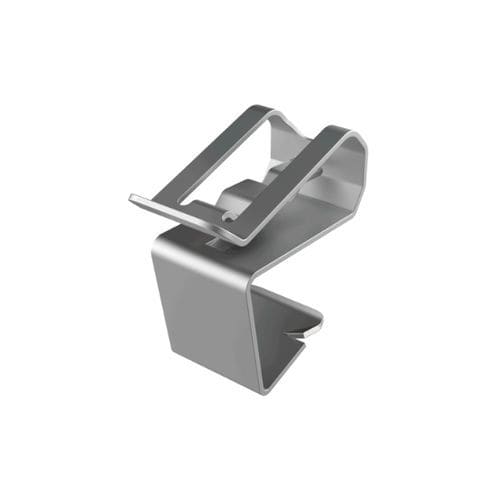

电缆夹 SFE

光伏不锈钢路由

产品描述
SFE面板边缘夹具用于在工业和可再生能源场景中固定并引导两根同径电缆。材质为AISI 304不锈钢，厚度0.635 mm，具有良好的机械强度和耐腐蚀性，适合长期使用。专为无框光伏组件设计，可直接夹装在面板边缘，手动按压即可安装，内置卡舌实现锁紧。需要拆卸或重新定位时仅需螺丝刀。圆角设计保护电缆绝缘，结构几何形状确保稳固锚固。工作温度范围为-40 °C至+300 °C，最小使用寿命20年，适应苛刻环境。

适用场景

• 无框光伏组件
• 电气系统
• 海洋安装
• 电信设备
• 工业机械
• 控制面板

合规与文件

• RoHS：符合
• UL94：未说明
• IP：未说明
• 尺寸单位：毫米
• 图纸：有（2D）
• 视频：有

参考与尺寸
编号 | 电缆范围 (d) | 面板宽度范围 (C) | 最大面板厚度 (T) | 最小深度 (L) | C | B | H | h
02012000307 | 5,10 至 8,40 | 13,00 至 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 至 8,40 | 15,30 至 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 至 8,40 | 16,80 至 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

特性 / 技术规格

• 型号：SFE
• 材料：AISI 304 不锈钢
• 设计用于固定两根同径电缆
• 安装：手动压装；卡舌锁定；可用螺丝刀拆卸
• 厚度：0.635 mm
• 最小使用寿命：20年
• 工作温度：-40 °C 至 +300 °C
• RoHS：符合
• 尺寸单位：毫米
• 可用参考编号：02012000307、02012000308、02012000309
