设备用脚座 JTPZ
光伏橡胶聚酰胺

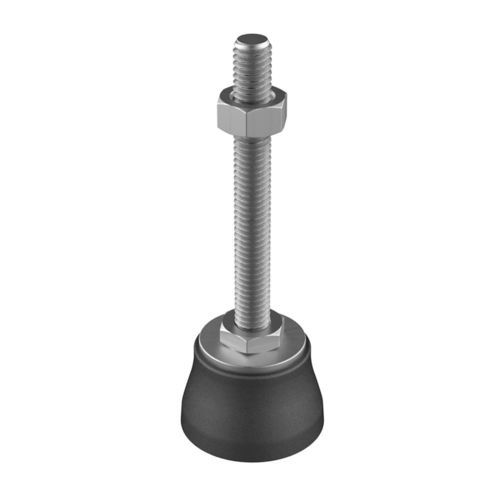

设备用脚座 - JTPZ - ISC PLASTIC PARTS - 光伏 / 橡胶 / 聚酰胺
设备用脚座 - JTPZ - ISC PLASTIC PARTS - 光伏 / 橡胶 / 聚酰胺
设备用脚座 - JTPZ - ISC PLASTIC PARTS - 光伏 / 橡胶 / 聚酰胺 - 图像 - 2
设备用脚座 - JTPZ - ISC PLASTIC PARTS - 光伏 / 橡胶 / 聚酰胺 - 图像 - 3
设备用脚座 - JTPZ - ISC PLASTIC PARTS - 光伏 / 橡胶 / 聚酰胺 - 图像 - 4
添加到我的收藏夹
添加到产品对比表

产品规格型号

应用
设备用, 光伏
材料
橡胶, 聚酰胺, 不锈钢
类型
水平, 防滑
其他特性
螺纹, 固定, 重载
载荷

最多: 781 kg
(1,721.8 lb)

最少: 362.1 kg
(798.3 lb)

直径

最多: 50 mm
(2 in)

最少: 20 mm
(1 in)

产品介绍

概述
固定型重载调平脚 JTPZ 采用增强型聚酰胺6（PA6，含玻璃纤维）底座，依据不同型号可承受最高 7,659 N 的载荷。适用于对表面处理和机械性能有要求的工业应用。可选 EPDM 防滑底座。

材料与可选项
  • 底座材料：玻璃纤维增强聚酰胺6（PA6 加强型）
  • 可选防滑底座：EPDM
  • 标准螺纹：不锈钢 304 型；最低起订可选 316 型
  • 制造商：ISC Plastic Parts


调节
杆长（L）大于或等于 71 mm 的调平脚随附调节螺母。

认证与合规
  • RoHS：符合（在数据表中标注）
  • UL94：未说明
  • IP：未说明


尺寸与文档
尺寸以：毫米表示。2D 图纸（PDF）可通过网站获取；产品图片、渲染图和示范视频可用。

参考表
Reference | Metric Thread (M) | L | D | H | Maximum load (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659

备注
产品演示视频可用。2D 图纸可通过网站上的参考号下载。
