产品说明

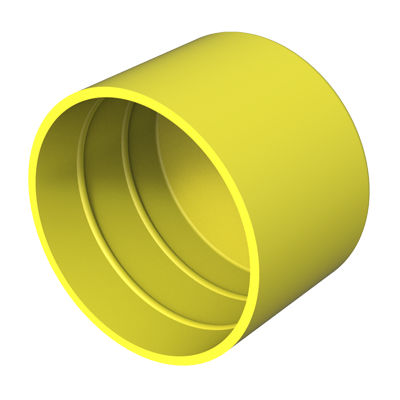

DCTU 保护帽，适用于 BSP/GAS 螺纹和钢管。用于在存储与运输期间保护螺纹和管端免受灰尘、污垢和碰撞。内侧肋状设计保证配合可靠并减少压力升高；部分品号可选带通气孔以实现压力平衡。

资质 / 标准 / 文档

• 图纸 PDF：可用（产品页下载链接）
• UL94：未注明
• IP：未注明
• RoHS：符合
• 尺寸单位：毫米
• 媒体：产品渲染图和演示视频（MP4）可用

参考表（参考编号 | d | H | BSP / GAS）
01500701060 | 4,00 | 22,00 | ·
01500701061 | 5,00 | 18,00 | ·
01500701062 | 6,00 | 18,00 | ·
01500701063 | 6,35 | 13,00 | ·
01500701064 | 7,00 | 18,60 | ·
01500701065 | 8,00 | 17,20 | ·
01500701066 | 9,60 | 14,00 | ·
01500701067 | 10,20 | 18,60 | 1/8 in
01500701068 | 11,00 | 19,00 | ·
01500701069 | 12,00 | 18,00 | ·
01500701070 | 12,70 | 19,00 | ·
01500701071 | 13,00 | 18,00 | ·
01500701072 | 13,70 | 18,00 | 1/4 in
01500701073 | 14,00 | 18,00 | ·
01500701074 | 15,00 | 19,00 | ·
01500701075 | 16,00 | 20,00 | ·
01500701076 | 17,20 | 20,00 | 3/8 in
01500701077 | 18,00 | 18,00 | ·
01500701078 | 19,00 | 20,00 | ·
01500701079 | 20,00 | 20,00 | ·
01500701080 | 21,30 | 20,00 | DN15 · 1/2 in
01500701081 | 22,00 | 21,00 | ·
01500701082 | 23,20 | 19,00 | ·
01500701083 | 24,00 | 18,00 | ·
01500701084 | 24,80 | 17,00 | ·
01500701085 | 25,00 | 80,00 | ·
01500701086 | 25,40 | 20,00 | ·
01500701087 | 26,00 | 18,00 | ·
01500701088 | 26,90 | 27,00 | DN20 · 3/4 in
01500600287 | 26,90 | 80,00 | ·
01500701089 | 28,00 | 22,00 | ·
01500701090 | 30,00 | 27,50 | ·
01500701091 | 31,80 | 27,00 | ·
01500701092 | 31,80 | 90,00 | ·
01500701093 | 33,70 | 23,00 | DN25 · 1 in
01500701094 | 35,00 | 27,00 | ·
01500701095 | 38,10 | 27,00 | ·
01500701096 | 38,10 | 90,00 | ·
01500701097 | 39,00 | 17,00 | ·
01500701098 | 40,00 | 27,00 | ·
01500701099 | 41,50 | 25,00 | ·
01500701100 | 42,40 | 32,00 | DN32 · 1 1/4 in

技术规格

• Brand: ISC Plastic Parts
• 型号 / 系列: DCTU
• 应用: 保护 BSP/GAS 螺纹和钢管端
• 标准: 适配 ISO（尺寸以毫米表示）
• 内部结构: 内侧肋状以实现可靠配合并减少压力上升
• 选项: 部分参考带通气孔
• RoHS: 符合
• 材料: 适用于钢管（护帽材料页面未明确）
• 尺寸: 见上表（d 与 H，单位 mm）
• 文档与媒体: 2D 图纸（PDF）和产品视频（MP4）可用
