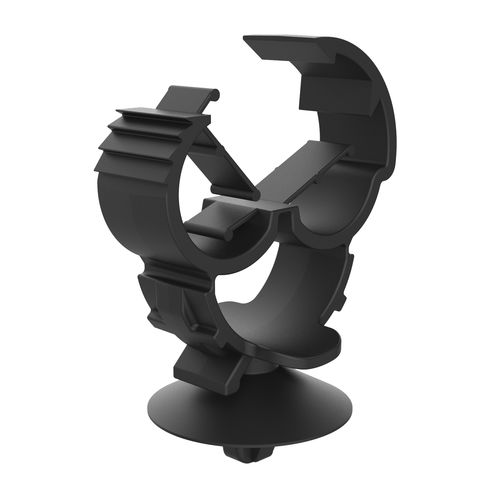

塑料线夹 WAC

光伏应用

产品概述
该款带通用锚固的电缆/管道夹具用于插入并固定于面板或板材的孔内。其具有创新的自闭合机构，可在定位电缆后通过施加压力自动闭合，将电缆居中并固定，从而节省安装时间。适用于多种管径/电缆径范围。

标准与合规
UL94：不可用
IP：不可用
RoHS：符合
尺寸单位：毫米

表：参考编号与尺寸（单位：毫米）
表头：参考 | 面板孔径 | 面板厚度 | 管径 | B | C | H | A | H1 | 备注
02800120001 | 6,35 到 6,70 | 0,50 到 2,00 | 6 到 12 | 24,00 | 18,00 | 37,10 | 6,70 | 13,00 到 20,00 |
02800120002 | 6,35 到 6,70 | 0,50 到 3,00 | 11 到 18 | 32,00 | 20,00 | 48,50 | 6,70 | 21,00 到 27,00 |
02800120003 | 6,70 | 0,70 到 3,00 | 3 到 16 | 22,60 | 10,00 | 44,60 | 5,70 | _ |
02800120004 | 6,30 到 6,70 | 0,70 到 3,00 | 17 到 24 | 33,00 | 21,00 | 52,00 | 7,20 | 21,00 到 28,00 |

媒体
图纸（2D）可用（产品页面提供PDF下载）。
提供产品视频。

特性 / 技术规格

• 型号：WAC
• 类型：用于面板/板材插入的通用锚固夹/抱箍
• 锚固：可插入并固定于面板/板材孔内的通用锚固
• 工作方式：自闭合系统——定位电缆后在压力下自动闭合并固定
• 安装优势：自闭合设计可节省安装时间
• 兼容性：适用于多种管径/电缆径（详见按参考号划分的表格）
• 标准：符合RoHS；UL94与IP未指定/不可用
• 尺寸单位：毫米
• 可用参考及主要尺寸：见上表（02800120001、02800120002、02800120003、02800120004）
• 品牌：ISC Plastic Parts
