设备用脚座 MFDD

光伏钢可调节

产品说明

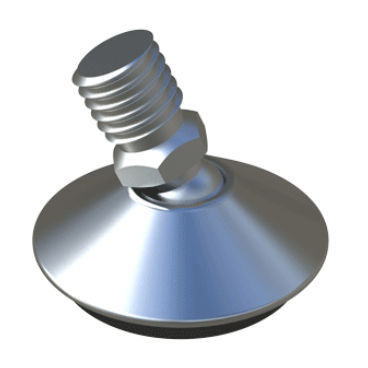

MFDD 可倾斜可调脚配有钢制盖板，采用 M10 公制螺纹。可实现高度调节和最多 24º 的角度补偿，提供多种长度和外径，适用于工业应用。

合规与文档
二维图纸（PDF）：可在产品页面下载。UL94：未说明。IP：未说明。RoHS：符合。尺寸单位：毫米。

视频
提供 MP4 视频，展示产品细节与安装。

型号与尺寸
型号 | 公制螺纹 (M) | L | D | H | 最大倾斜角 (W)
00900101334 | M10 | 10.00 | 33.20 | 12.00 | 24º
00900101335 | M10 | 10.00 | 50.00 | 15.20 | 24º
00900101336 | M10 | 20.00 | 33.20 | 12.00 | 24º
00900101337 | M10 | 20.00 | 50.00 | 15.70 | 24º
00900101338 | M10 | 30.00 | 33.20 | 12.00 | 24º
00900101339 | M10 | 30.00 | 50.00 | 15.70 | 24º

相关系列

• MNI（固定版本，无倾斜）
• 建议的相关系列与嵌件：LJMZ、LJMSZ、LJRS、JTPU、LJM、JTPO、LJMO、JTPOA

特性 / 技术规格

• 系列：MFDD
• 名称：带钢盖的可倾斜可调脚
• 盖板：钢制
• 公制螺纹：M10（所有列出型号）
• 可用型号：00900101334、00900101335、00900101336、00900101337、00900101338、00900101339
• 尺寸示例：L = 10.00 / 20.00 / 30.00 mm；D = 33.20 / 50.00 mm；H ≈ 12.00 / 15.20 / 15.70 mm
• 最大倾斜角：24º
• RoHS：符合
• UL94：未说明
• IP：未说明
• 单位：毫米
