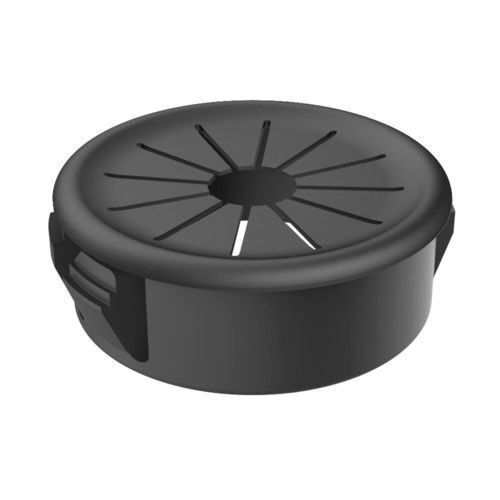

聚酰胺电缆保护胶圈 MPF

隔膜可调节卡接式

概述
ALL-FIT MPF 膜式电缆穿线套用于在面板或板材边缘为电缆、软管和管路提供机械保护和电气绝缘。可调节的卡扣式设计支持快速免工具安装，并能适应不同厚度的面板，确保牢固固定。

材料与耐热
材质：耐热聚酰胺66（PA66）。建议最高使用温度：105 °C。标准颜色：黑色。白色及其他 RAL 颜色可按需提供（可能要求最小起订量）。

标准与合规
符合 UL 要求；获得 CSA 认证。阻燃等级：UL94 V2。符合 RoHS。防护等级（IP）：未标明。

特性

• 柔性膜片/凸舌便于插入多根电缆
• 卡扣式锁定凸舌实现免工具稳固安装并可适应面板厚度
• 吸收冲击和振动，保护线缆绝缘和连接
• 良好的化学耐受性和电气特性
• 适用于孔径范围 12,70 mm 至 76,20 mm

参考表（列：参考号 ; 面板孔 (A) mm ; 最大面板厚度 (G) mm ; 最大电缆直径 mm ; L mm ; D mm）
02010000120 ; 12,70 ; 1,60 ; 7,60 ; 6,00 ; 15,20
02010000100 ; 12,70 ; 3,20 ; 7,60 ; 9,80 ; 15,20
02010000132 ; 12,70 ; 6,40 ; 7,60 ; 13,80 ; 15,20
02010000116 ; 15,90 ; 1,60 ; 11,10 ; 6,20 ; 18,50
00101000052 ; 15,90 ; 3,20 ; 11,10 ; 10,30 ; 18,00
02010000101 ; 15,90 ; 3,20 ; 11,10 ; 10,00 ; 18,70
02010000135 ; 15,90 ; 6,40 ; 11,10 ; 14,00 ; 18,30
02010000102 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 21,40
00101000053 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 22,20
02010000137 ; 19,00 ; 6,40 ; 12,70 ; 12,70 ; 21,25
02010000117 ; 19,10 ; 1,60 ; 12,70 ; 6,40 ; 21,80
02010000103 ; 20,60 ; 3,20 ; 12,70 ; 9,90 ; 22,60
00101000054 ; 20,60 ; 3,60 ; 12,70 ; 10,30 ; 22,60
02010000113 ; 22,20 ; 1,60 ; 14,20 ; 6,40 ; 23,80
00101000055 ; 22,20 ; 3,20 ; 14,20 ; 11,50 ; 23,80
02010000104 ; 22,20 ; 3,20 ; 14,30 ; 11,50 ; 23,80
02010000142 ; 22,20 ; 6,40 ; 14,30 ; 14,00 ; 23,80
02010000114 ; 25,40 ; 1,60 ; 19,00 ; 6,40 ; 27,00
00101000056 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 26,90
02010000105 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 27,00
02010000145 ; 25,40 ; 6,40 ; 19,00 ; 14,00 ; 27,00
01801100600 ; 27,60 ; 3,20 ; 22,40 ; 11,30 ; 30,80
02010000115 ; 27,80 ; 1,60 ; 20,60 ; 6,40 ; 29,40
00101000057 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,30
02010000106 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,40
02010000148 ; 27,80 ; 6,40 ; 20,60 ; 14,00 ; 29,40
02010000112 ; 30,20 ; 3,20 ; 24,10 ; 11,50 ; 31,80
00101000124 ; 31,75 ; 3,20 ; 22,20 ; 11,50 ; 34,50
02010000107 ; 31,80 ; 3,20 ; 25,80 ; 11,50 ; 33,40
02010000108 ; 34,90 ; 3,20 ; 25,40 ; 11,50 ; 37,80
02010000152 ; 34,90 ; 6,40 ; 25,40 ; 14,30 ; 37,80
02010000109 ; 38,10 ; 3,20 ; 26,90 ; 11,40 ; 40,90
02010000154 ; 38,10 ; 6,40 ; 26,90 ; 14,30 ; 40,90
02010000110 ; 44,50 ; 3,20 ; 34,90 ; 11,80 ; 47,50
02010000118 ; 50,80 ; 3,20 ; 41,60 ; 12,40 ; 54,00
02010000111 ; 63,50 ; 6,40 ; 50,00 ; 19,00 ; 66,80
02010000119 ; 76,20 ; 6,40 ; 62,70 ; 19,00 ; 80,00

技术规格

• 材料：耐热聚酰胺66（PA66）
• 最大使用温度：105 °C
• 阻燃性：UL94 V2
• RoHS：符合
• 认证：符合 UL；CSA 认证
• 孔径范围：12,70 mm 至 76,20 mm
• 固定方式：可适应面板厚度的卡扣式锁定凸舌
• 标准颜色：黑色；白色及 RAL 颜色可按需提供
• 单位：毫米
