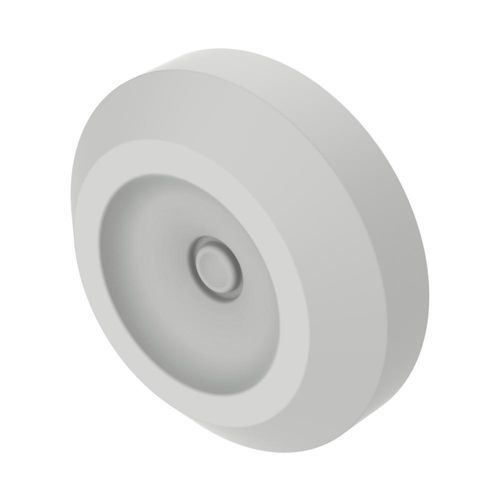

热塑性塑料电缆保护胶圈 TSS

弹性材料隔膜软膜式

产品概述
TSS 带膜电缆密封圈为压入式电缆进线密封解决方案。可适配较宽范围的电缆直径，能可靠固定于面板并通过 IP67 认证。多线版 TSSH 可在同一开孔内安装最多 3 根电缆，同时保持密封与保护性能。

设计与功能
本产品设有可拆卸膜和带有“摇杆”功能的柔性区域，可在不影响 IP67 等级的前提下调整电缆方向。无卤 TPE 材料提供良好柔性，适用于曲面安装并能补偿面板的微小位移。

特性

• 材料：无卤 TPE（热塑性弹性体）
• 防护等级：IP67（Semko 认证）
• 难燃等级：UL94-HB 或 UL94-V0
• 标准颜色：黑色（RAL 9005）、浅灰（RAL 7035）、白色（RAL 9010）
• 安装：压入面板开孔后，用电缆穿透可拆膜；若有残留膜需手动移除
• 型号：单线 TSS 与多线 TSSH（最多 3 根电缆）

文件与认证
提供 2D 图（PDF）。UL94: HB/V0。IP: 67。符合 RoHS。尺寸以毫米表示。提供产品演示视频。

参考表
Reference | Hole diameter | Mounting thread | Panel thickness | For cable (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 to 3,00 | 6,00 to 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 to 3,00 | 6,00 to 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 to 3,50 | 8,00 to 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 to 3,50 | 8,00 to 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 to 4,50 | 10,00 to 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 to 4,50 | 12,00 to 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 to 4,50 | 18,00 to 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 to 4,50 | 19,00 to 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

技术规格

• 型号：TSS
• 产品类型：带膜电缆密封圈（单线；多线 TSSH 变体支持最多 3 根电缆）
• 材料：无卤 TPE
• 防护：IP67（Semko 认证）
• 难燃性：UL94-HB 或 UL94-V0
• 标准颜色：黑色（RAL 9005）、浅灰（RAL 7035）、白色（RAL 9010）；可按需定制其他 RAL 颜色
• 安装：压入式；用电缆穿透可拆膜；如有必要，手动移除残留膜
• 兼容性：多种参考尺寸（参见表格：孔径、安装螺纹、面板厚度与电缆直径范围）
• 单位：毫米
• 可用资料：2D 图纸（PDF）、UL94 证书、IP 证书、RoHS 声明、产品视频
