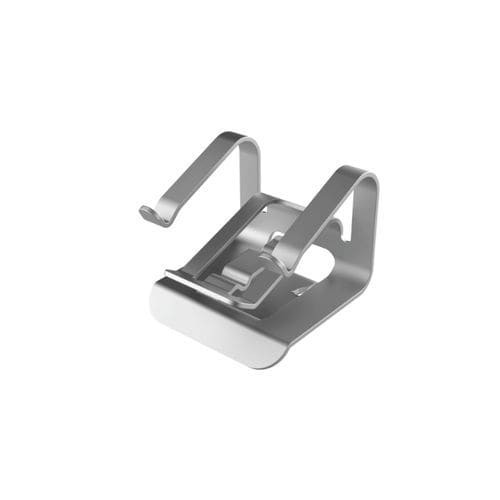

不锈钢线夹 SFI

扣紧式重复使用型耐腐蚀

描述
SFI面板边缘夹具用于紧凑地固定和引导四根同径电缆，为工业及可再生能源安装提供节省空间的电缆管理解决方案。产品材质为AISI 410不锈钢，具有良好的机械强度和抗腐蚀性能，保证长期可靠运行。

设计与应用

• 与其他4电缆版本相比，采用更小、更紧凑的设计以优化框架空间。
• 适用于四根导体 Ø6.6–8.4 mm，按上下两根的方式排列以最小化面板边缘占用面积。
• 短型锁定片专为边缘狭窄（10 mm）的框架设计，便于在薄型光伏组件框架中集成。
• 圆角处理可防止损伤电缆绝缘，确保固定安全耐用。

安装与维护

• 手动按压即可快速安装，锁定片确保固定可靠；初次安装无需工具。
• 使用螺丝刀即可轻松拆卸或重新定位。

合规性与耐用性

• 板材厚度：0.635 mm，高于市场常见标准。
• 最低保证使用寿命：20 年。
• 认证：c-UL-us。
• 工作温度范围：-40 °C 至 +300 °C。
• 符合 RoHS 要求。

适用场景

• 光伏组件
• 电气系统与控制柜
• 海洋安装
• 电信
• 工业机械
• 出行/移动解决方案

技术表
参考 | 电缆范围 (d) | 面板厚度 | 最小深度 (L) | C | B | H
02012000314 | 6.60 to 8.40 | 0.80 to 2.00 | 10.00 | 21.80 | 22.90 | 17.80

附加信息
提供图纸 PDF。尺寸以毫米为单位。提供产品演示视频。

特性 / 技术规格

• 型号：SFI
• 参考：02012000314
• 材料：AISI 410 不锈钢
• 电缆范围 (d)：6.6 – 8.4 mm
• 适用面板厚度：0.80 – 2.00 mm
• 最小深度 (L)：10.00 mm
• 尺寸：C = 21.80 mm，B = 22.90 mm，H = 17.80 mm
• 夹具厚度：0.635 mm
• 适用于10 mm窄边框的短型锁定片
• 最低使用寿命：20 年
• 认证：c-UL-us
• 工作温度：-40 °C 至 +300 °C
• RoHS：符合
• 典型应用：光伏组件、电气面板、海洋、通信、工业机械、出行
