设备用脚座 LKR

用于家具光伏塑料

产品说明

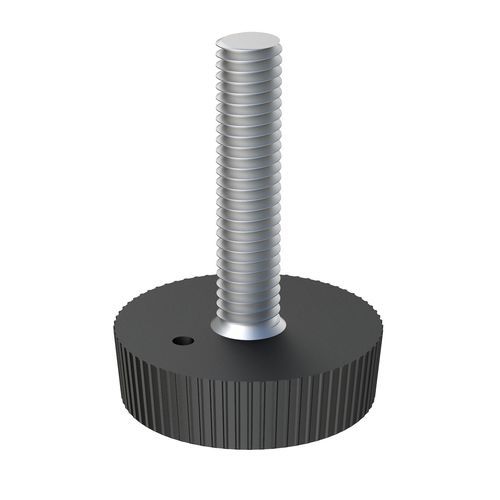

LKR 可调脚配备滚花底座，便于在调整、安装或更换时操作。M5 规格采用 LDPE 材料，其余尺寸为 PA6。螺杆为镀锌钢材。

材料与结构

• 底座材质（M5）：LDPE
• 底座材质（其他尺寸）：PA6
• 螺杆：镀锌钢

适用场景
适用于需通过公制螺纹进行调平的工业设备、技术家具和商用陈列设备。

可选项

• 公制螺纹：M5、M6、M8、M10
• 底座直径：20 至 45 mm
• 长度（L）：16 至 56 mm

认证 / 其他信息
UL94： -
IP： -
RoHS：Yes
尺寸单位：毫米
2D 图纸（PDF）及产品视频：可用

参考 / 尺寸
参考 | 公制螺纹 (M) | L | D | H | 有效螺纹长度 (l)
02500500600 | M5 | 20.00 | 20.00 | 6.00 | 17.00
02500500601 | M5 | 25.00 | 20.00 | 6.00 | 22.00
02500500602 | M5 | 30.00 | 20.00 | 6.00 | 27.00
02500500603 | M5 | 40.00 | 20.00 | 6.00 | 36.00
02500500604 | M5 | 48.00 | 20.00 | 6.00 | 47.00
00301201499 | M6 | 18.00 | 20.00 | 7.00 | 16.00
00301200430 | M6 | 18.00 | 25.00 | 7.00 | 16.00
00301200431 | M6 | 28.00 | 25.00 | 7.00 | 26.00
00301201500 | M6 | 28.00 | 20.00 | 7.00 | 26.00
00301201501 | M6 | 38.00 | 20.00 | 7.00 | 36.00
00301201502 | M6 | 47.00 | 20.00 | 7.00 | 45.00
00301201503 | M8 | 17.00 | 20.00 | 7.00 | 15.00
00301200434 | M8 | 17.00 | 25.00 | 7.00 | 15.00
00301200435 | M8 | 36.00 | 25.00 | 7.00 | 35.00
00301200436 | M8 | 47.00 | 25.00 | 7.00 | 45.00
00301200437 | M10 | 16.00 | 25.00 | 7.00 | 15.00
00301200438 | M10 | 26.00 | 25.00 | 7.00 | 24.00
00301200439 | M10 | 36.00 | 25.00 | 7.00 | 34.00
00301200440 | M10 | 46.00 | 25.00 | 7.00 | 44.00
00301200453 | M10 | 56.00 | 30.00 | 7.00 | 54.00

技术规格

• 型号：LKR
• 滚花底座，便于操作
• 材料：LDPE（M5），PA6（其他尺寸）
• 螺杆：镀锌钢
• 适用：工业设备、技术家具、商用陈列
• 公制螺纹选项：M5、M6、M8、M10
• 底座直径范围：20–45 mm
• 长度范围：16–56 mm
• 符合 RoHS
• 尺寸单位：毫米
