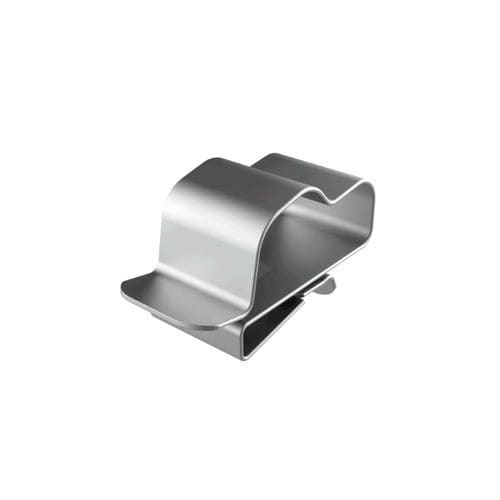

不锈钢线夹 SFB

扣紧式弹簧锁耐腐蚀

产品描述
SFB 面板边缘夹用于在无结构型材的情况下固定并引导两根异种电缆。采用经热处理的 AISI 410 不锈钢制造，具备较高的机械强度和抗腐蚀性能，适用于光伏组件和工业环境。产品设有两个区分的腔体：一腔用于模块电缆，最大 Ø7.6 mm；另一腔用于微型逆变器电缆，Ø10.5–12 mm。通过手动按压即可快速安装，锁定片可将夹具牢固固定。拆卸或重新定位可使用螺丝刀完成。锁定片上的开口可用于扎带或夹具进行二次固定。圆角边设计可保护电缆绝缘，降低磨损风险。

性能与认证
厚度：0.508 mm。保持力：最高 6.8 kg。最低认证使用寿命：20 年。工作温度范围：-40 °C 至 +300 °C。认证：c-UL-us。RoHS：符合。UL94：无。IP：无。尺寸单位：毫米。

应用

• 光伏组件
• 电气系统与控制柜
• 海洋装置
• 电信工程
• 工业机械

参考表（mm）
参考号 | 最大电缆范围 (d1) | 电缆范围 (d2) | 面板厚度
02012000303 | 7.60 | 10.50 至 12.00 | 1.30 至 3.00
02012000304 | 7.60 | 10.50 至 12.00 | 3.00 至 6.40

图纸 / 视频
图纸 PDF：页面上不可直接获取。视频：有，展示产品及使用方法。

特性 / 技术规格

• 型号：SFB
• 品牌：ISC Plastic Parts
• 材料：热处理 AISI 410 不锈钢
• 厚度：0.508 mm
• 保持力：最高 6.8 kg
• 最低认证使用寿命：20 年
• 工作温度范围：-40 °C 至 +300 °C
• 认证：c-UL-us
• RoHS：符合
• 腔体：两个区分腔体 — 一用于模块电缆至 Ø7.6 mm，另一用于微型逆变器电缆 Ø10.5–12 mm
• 安装：手压安装，带锁定片固定；拆卸/重新定位使用螺丝刀
• 额外固定：锁定片开口可安装扎带或夹具
• 边缘设计：圆角以防止损伤电缆绝缘
• 典型应用：光伏安装、电气/控制柜、海事、通信、工业机械
• 参考变体与面板厚度范围：见上方参考表
