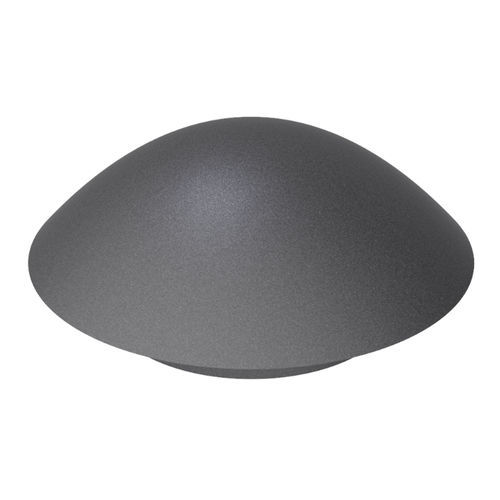

圆形塞子 ZBA

无螺纹套接式热塑性塑料

产品概述
ZBA 系列圆孔塞适用于需要耐候性和绝缘性的工业及户外应用。采用 TPE 材料制成，硬度为 75/85 Shore A，支持快速手动安装并提供可靠的密封性能。

主要特性

• 适用于面板厚度 0.80 至 3.20 mm。
• 适用安装孔径范围：直径 12.70 mm 至 34.90 mm。
• 可潜水，安装后可实现密封/防水。
• 根据型号具有 UL 认证（UL 列表或 UL 认可）；列入 UL 列表的型号还可具有 NEMA 4 和 4X 防水及耐腐蚀认证。
• 阻燃等级：94V-0。
• 工作温度范围：-60°C 至 135°C。
• 安装快捷，手动完成，无需工具。

参考型号与尺寸表（单位：毫米）
参考号 | 面板孔径 (A) | 面板厚度 (G) | D | H | C
02007000300 | 12.70 | 0.80 至 3.20 | 23.10 | 11.40 | 7.40
02007000301 | 15.90 | 0.80 至 3.20 | 26.50 | 11.90 | 7.90
02007000302 | 19.10 | 0.80 至 3.20 | 29.20 | 13.00 | 8.90
02007000303 | 22.20 | 0.80 至 3.20 | 32.50 | 13.50 | 9.10
02007000304 | 25.40 | 0.80 至 3.20 | 35.80 | 14.20 | 10.20
02007000305 | 27.80 | 0.80 至 3.20 | 38.60 | 14.00 | 10.20
02007000306 | 34.90 | 0.80 至 3.20 | 45.20 | 14.30 | 10.70

附加说明

• 尺寸单位：毫米。
• RoHS：符合（已标注）。
• 提供 2D 图纸和产品视频资源。

参数 / 技术规格

• 品牌：ISC Plastic Parts
• 系列 / 型号：ZBA
• 材料：TPE（热塑性弹性体）
• 硬度：75/85 Shore A
• 适用面板厚度：0.80–3.20 mm
• 适用安装孔径：12.70–34.90 mm
• 密封性：可潜水，安装后实现密封
• 阻燃等级：94V-0
• 认证：UL（依据型号可为 UL 列表或 UL 认可）；UL 列表型号可能具备 NEMA 4/4X
• 工作温度：-60°C 至 135°C
• 安装：手动、快速、无需工具
