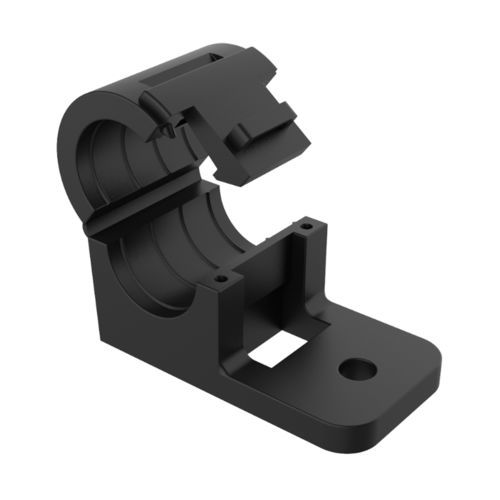

尼龙线夹 ZAB

光伏应用

产品描述
ZAB 系列电缆夹具有独特设计，可实现与电缆位置无关的安装。材质为 尼龙（PA66），可耐受高达 105º 的温度，并符合难燃等级 UL94 V2。

功能

• 具备解锁与释放机构，便于维护操作。
• 内径肋条提供轴向保持。
• 无需预先定位电缆即可安装，简化装配流程。

应用
常用于 太阳能结构，以及各种工业电缆管理和固定场景。

认证 / 合规 / 其他信息

• UL94: V2 - 标注有 V0 选项
• RoHS: 符合
• IP 等级: 未标明
• 尺寸: 数值以毫米表示
• 图纸: 产品页面提供 PDF 下载
• 视频: 提供产品演示视频

参考与尺寸 (mm)
参考编号 | 最大束径 (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

特性 / 技术规格

• 品牌: ISC Plastic Parts
• 型号: ZAB
• 材料: 尼龙 (PA66)
• 最高工作温度: 105º
• 难燃等级: UL94 V2（标注有 V0 选项）
• RoHS: 符合
• IP 等级: 未标明
• 设计特性: 可用于维护的解锁与释放机构；内肋用于轴向保持
• 典型应用: 太阳能结构及电缆固定/保护
• 尺寸: 参见参考表（mm）
• 产品资料: 提供 2D 图纸（PDF）和产品视频
