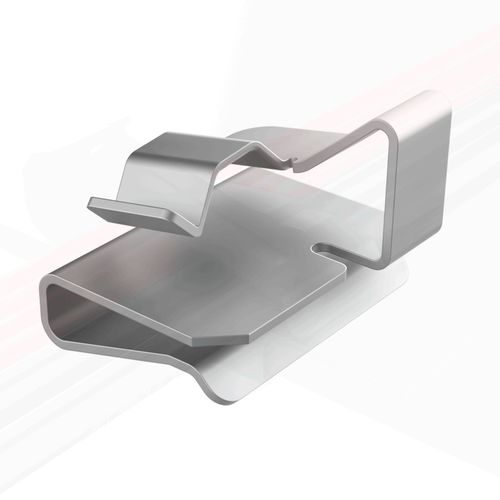

不锈钢线夹 SFJ

弹簧锁耐腐蚀光伏应用

产品概述
SFJ 90° 面板边缘夹具用于固定并引导与光伏组件框架垂直布置的电缆，使导体通过框架短边引导至相邻组件。该布置可在光伏系统中实现更整洁、安全且高效的配线。

材质与结构

• 根据版本采用 AISI 304 不锈钢或经热处理的 AISI 410 不锈钢制造。
• 在苛刻环境中具有优异的机械强度和耐腐蚀性。
• 边缘圆润以保护电缆绝缘层。
• 部分型号含有适用于非常窄框边（10 mm）的短锁定舌。
• 通过人工压装安装；锁定舌确保牢固固定；拆卸或重新定位需使用螺丝刀。

可用配置

• 1 根电缆版本：AISI 304，适用于单根导体；获得 c-UL-us 认证并符合 DFARS。
• 2 根电缆版本：AISI 304，适用于两根同径导体；02012000316 型号包含短锁定舌。c-UL-us 与 DFARS 认证适用于所示型号。
• 4 根电缆版本：经热处理的 AISI 410，适用于四根垂直于框架固定的导体。获得 c-UL-us 认证并符合 DFARS。

认证与合规

• 所示型号可获得 c-UL-us 认证。
• 所示型号符合 DFARS 要求。
• RoHS：符合。
• UL94：不适用/未说明。
• IP：未说明。

参考表
Reference | Cable range (d) | No. of cables | Panel thickness | C | B | H
02012000315 | 5,10 to 8,30 | 1 | 1,40 to 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 to 8,40 | 2 | 0,80 to 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 to 8,30 | 2 | 0,80 to 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 to 7,60 | 4 | 1,40 to 3,20 | 39,90 | 21,00 | 9,10

补充信息
尺寸单位：毫米。提供产品使用演示视频。

技术规格

• 型号：SFJ
• 材料：AISI 304 或经热处理的 AISI 410 不锈钢（视版本而定）
• 可用厚度：根据型号为 0.508 mm 或 0.635 mm
• 工作温度范围：-40 °C 至 +300 °C
• 认证最短使用寿命：20 年
• 安装：人工压装；锁定舌提供牢固固定；拆卸/重新定位需使用螺丝刀
• 电缆绝缘保护：边缘圆润
• 特殊功能：部分型号包含用于非常窄框边（10 mm）的短舌
• 认证：c-UL-us（适用于所示型号）、DFARS（适用于所示型号）、RoHS 符合
• 单位 / 测量：毫米
