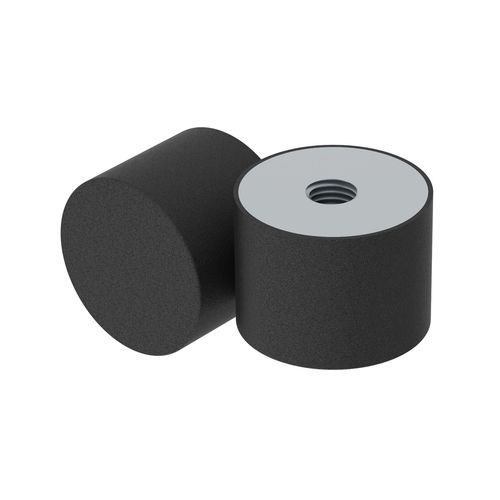

圆柱形抗震支架 LSDE

电镀钢橡胶不锈钢

产品概述
防振减震器（silentblock）LSDE 系列，设计用于降低电机、风扇、洗衣机、泵、液压装置、转子和缸体等设备的内部振动，并限制振动向周围结构的传递。橡胶-金属复合紧凑型件，多种尺寸与公制螺纹可选，安装简便，适用于工业与消费类设备。

材料与选项

• 标准弹性体：NR（天然橡胶），硬度 55° ± 5 Shore A。
• 其他弹性体：可按需提供 NBR、SBR、CR、EPDM 及不同硬度。
• 金属部件标准：镀锌钢（S - ST37，DIN EN 12329 - Fe // Zn12 // C）。
• 可选金属：不锈钢 SS - A2（AISI 304）或按要求提供其他特殊合金。

应用

• 缓冲电机、风扇、洗衣机、液压组、泵、转子、气缸等的内部振动。
• 最小化或消除振动向外部设备（筛网、振动器、机架等）的传递。
• 典型行业：健身设备、家用电器、汽车、白色家电、摩托车、通用机械。

文件与合规

• 二维图纸 PDF：可用（如在产品页提供，可下载）。
• UL94：不可用 / 未认证。
• IP 等级：未标注。
• RoHS：符合。
• 尺寸单位：毫米。
• 视频：产品视频可用。

规格型号（参考 | D | H | 公制螺纹）
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

技术规格

• 系列 / 型号：LSDE。
• 功能：机械与设备的振动阻尼与隔离。
• 标准弹性体：NR（天然橡胶），硬度 55° ± 5 Shore A；可选 NBR、SBR、CR、EPDM。
• 金属件：标准为镀锌钢 ST37；可选不锈钢 SS - A2（AISI 304）或特殊合金。
• RoHS：符合。
• UL94：不可用 / 未认证。
• IP 等级：未标注。
• 尺寸单位：毫米。
