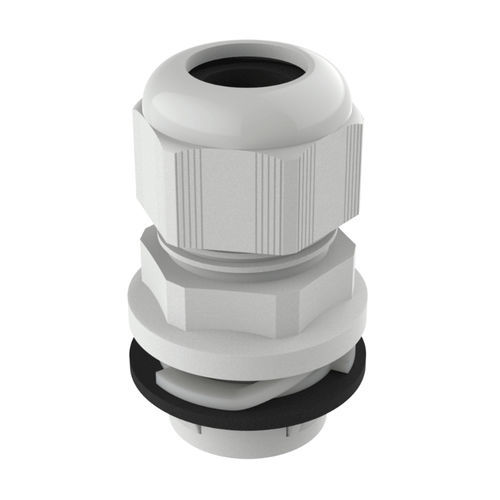

PA6电缆接头 PRPRA

IP66IP68防紫外线

概述
PRPRA 推入式电缆密封套通过轻压安装，无需锁紧螺母或螺纹孔，与标准密封套相比可缩短装配时间。

材料与密封
本体材质：聚酰胺 6 (PA6)。带氯丁橡胶 (CR) O 型圈密封。抗紫外线。

性能
防护等级：IP66 / IP68；Type 4X (UL 50E)。

安装
面板开孔：12 至 40 mm。适用面板厚度：0,50 至 4,00 mm。根据型号提供公制或 PG 螺纹。

温度范围
持续工作：-20 °C 至 +100 °C；短期：-30 °C 至 +150 °C。

标准
符合 VDE、UL、CSA、DNV；UL94 V2。

可用颜色

• 浅灰 RAL 7035
• 深灰 RAL 7001
• 黑色 RAL 9005

可按最小起订量定制：蓝色 RAL 5015、白色 RAL 9003、红色 RAL 3020。

配件

• MHPRP 拆卸工具：用于拆卸 PRPRA 及兼容的推入式密封套的专用工具；随包装提供，也可单独购买。适用于后侧受限的拆卸场合。
• DTPB 堵头：低密度聚乙烯 (LDPE) 推入式临时密封堵头，用于装配/运输期间或不使用时的临时封堵。工作温度 -40 °C 至 +60 °C。与隔膜式密封套配合使用时，拧紧帽件可压缩堵头以改善密封。请根据密封套支持的最大电缆直径选择接近的 D1 直径以确保密封。

下载 / 媒体
提供 2D 图纸 PDF。UL94: V2。IP 等级: 68。RoHS: 符合。尺寸以毫米为单位。提供 PRPRA 演示视频。

技术参数表
Header: Reference | Hole size | Max. panel thickness | Cable range (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 to 12,40 | 0,50 to 4,00 | 2,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 to 12,40 | 0,50 to 4,00 | 3,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 to 16,40 | 0,50 to 4,00 | 4,00 to 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 to 16,40 | 0,50 to 4,00 | 5,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 to 20,40 | 0,50 to 4,00 | 3,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 to 20,40 | 0,50 to 4,00 | 5,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 to 20,40 | 0,50 to 4,00 | 6,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 to 20,40 | 0,50 to 4,00 | 7,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 to 25,40 | 0,50 to 4,00 | 8,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 to 25,40 | 0,50 to 4,00 | 11,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 to 32,40 | 0,50 to 4,00 | 11,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 to 32,40 | 0,50 to 4,00 | 15,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 to 40,40 | 0,50 to 4,00 | 16,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 to 40,40 | 0,50 to 4,00 | 19,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

注意事项
拆卸需要 MHPRP 工具。可使用 DTPB 堵头完成临时封堵。提供演示视频和 2D 图纸。表中尺寸以毫米为单位。

技术规格

• 型号: PRPRA
• 主体材料: 聚酰胺 6 (PA6)
• 密封 O 环材料: 氯丁橡胶 (CR)
• 防护等级: IP66 / IP68; Type 4X (UL 50E)
• 面板开孔范围: 12 mm 至 40 mm（视型号而定）
• 面板厚度: 0,50 mm 至 4,00 mm
• 电缆范围: 视型号而定，约 2,00 mm 至 28,00 mm
• 温度: 连续 -20 °C 至 +100 °C；短期 -30 °C 至 +150 °C
• 标准: VDE、UL、CSA、DNV；UL94 V2
• 拆卸: 需 MHPRP 工具（随包装或单独提供）
• 临时封堵配件: DTPB 堵头 (LDPE)，使用温度 -40 °C 至 +60 °C，推入式
• 可用螺纹: 公制或 PG（视型号而定）
• 标准颜色: RAL 7035、RAL 7001、RAL 9005（其他颜色可按需提供）
• 单位: 毫米
