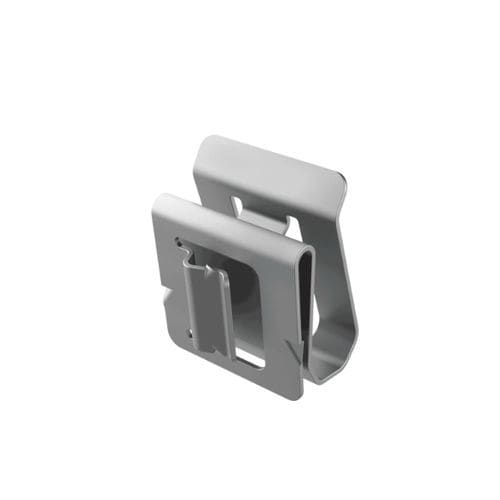

电缆夹 SFD

光伏不锈钢路由

产品概述
SFD 双向面板边缘夹用于固定和引导两根同径电缆，适用于工业及能源类应用。产品采用 AISI 301 不锈钢制造，具备机械强度和耐腐蚀性，适应苛刻环境和高温工况。

结构与安装
SFD 采用双向设计，配有双锁定舌，可实现垂直和水平安装。短舌设计适合窄边框安装。安装时通过手压将夹具固定于面板；拆卸或重新定位需使用螺丝刀。圆角边缘在安装和长期使用中保护电缆绝缘层。

耐用性与温度范围
厚度：0.635 mm，相较常见市场产品具有更高耐用性，并保证最低认证使用寿命20年。工作温度范围：-40 °C 至 +300 °C。

应用

• 光伏组件
• 电气装置
• 控制箱
• 电信设备
• 工业机械
• 交通系统
• 海洋环境

图纸、认证与附加信息
图纸 PDF：可用
UL94：不适用 / 未提供
IP：不适用 / 未提供
RoHS：符合
单位表示：Millimeters
视频：可用

参考与尺寸（表格）
表头：Reference | Cable range (d) | Panel thickness | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

特性 / 技术规格

• 型号：SFD
• Brand: ISC Plastic Parts
• 功能：固定并引导两根同径电缆
• 材料：AISI 301 不锈钢
• 设计：双向，带双锁定舌（适用于垂直与水平安装）
• 短舌适用于窄边框安装
• 安装：手压固定；拆卸/重新定位需使用螺丝刀
• 圆角边缘保护电缆绝缘
• 厚度：0.635 mm
• 最低认证使用寿命：20年
• 工作温度范围：-40 °C 至 +300 °C
• 电缆范围（参考 02012000306）：5.10–8.40 mm
• 面板厚度（参考 02012000306）：1.10–2.00 mm
• 尺寸（参考 02012000306）：C = 25.00 mm，B = 19.80 mm，H = 9.90 mm
• 标准：RoHS compliant
