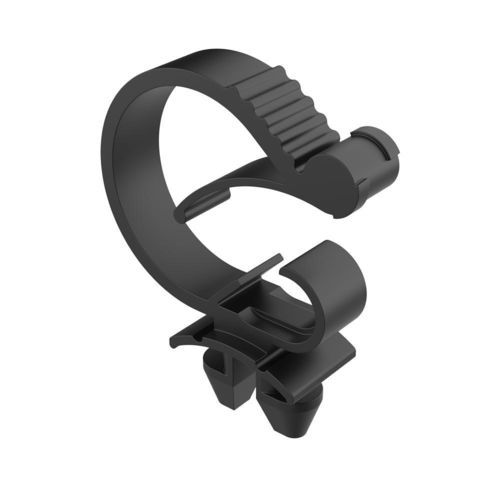

¼转快锁式紧固件 / 塑料 SGE

板材凸轮拉伸式

产品描述
SGE 1/4转卡扣夹具为电缆固定件，采用1/4转（90°）安装系统。夹具通过安装孔内的摩擦固定，手动快速旋转即可完成安装，提供稳定固定和较高的抗拔出能力。

功能

• 可通过简单旋转拆卸，以便调整电缆走向或位置
• 可重复使用的设计，带有防止夹具打开或意外释放的锁定机构
• 适配多种电缆直径，适用于不同工业应用

材料与合规性

• 材料：耐热且抗紫外线的尼龙 6/6
• 阻燃性：UL 94 V-2（页面亦注明 UL94: V2 - V0）
• 温度范围：−40 °C 至 115 °C
• RoHS：符合
• IP等级：未指定

参考表（尺寸以毫米表示）

• 02012000420 — 电缆范围 (d)：7.40 至 11.20 mm；安装槽：6.35 至 9.50 mm；B：7.90 mm；L：28.40 mm；H：26.20 mm；类型：1
• 02012000421 — 电缆范围 (d)：7.40 至 11.20 mm；安装槽：9.50 至 12.50 mm；B：7.90 mm；L：28.40 mm；H：26.20 mm；类型：1
• 02012000422 — 电缆范围 (d)：7.40 至 11.20 mm；安装槽：12.50 至 13.00 mm；B：7.90 mm；L：28.40 mm；H：26.20 mm；类型：1
• 02012000423 — 电缆范围 (d)：7.40 至 11.20 mm；安装槽：8.00 mm；B：7.90 mm；L：28.40 mm；H：25.10 mm；类型：2
• 02012000424 — 电缆范围 (d)：10.40 至 17.50 mm；安装槽：6.35 至 9.50 mm；B：7.90 mm；L：31.50 mm；H：30.00 mm；类型：1
• 02012000425 — 电缆范围 (d)：10.40 至 17.50 mm；安装槽：9.50 至 12.50 mm；B：7.90 mm；L：31.50 mm；H：30.00 mm；类型：1
• 02012000426 — 电缆范围 (d)：10.40 至 17.50 mm；安装槽：12.50 至 13.00 mm；B：7.90 mm；L：31.50 mm；H：30.00 mm；类型：1
• 02012000427 — 电缆范围 (d)：10.40 至 17.50 mm；安装槽：8.00 mm；B：7.90 mm；L：31.50 mm；H：29.50 mm；类型：2
• 02012000428 — 电缆范围 (d)：15.20 至 22.20 mm；安装槽：6.35 至 9.50 mm；B：7.90 mm；L：42.20 mm；H：38.40 mm；类型：1
• 02012000429 — 电缆范围 (d)：15.20 至 22.20 mm；安装槽：9.50 至 12.50 mm；B：7.90 mm；L：42.20 mm；H：38.40 mm；类型：1
• 02012000430 — 电缆范围 (d)：15.20 至 22.20 mm；安装槽：12.50 至 13.00 mm；B：7.90 mm；L：42.20 mm；H：38.40 mm；类型：1
• 02012000431 — 电缆范围 (d)：15.20 至 22.20 mm；安装槽：8.00 mm；B：7.90 mm；L：42.20 mm；H：37.10 mm；类型：2

注
类型1对应“T-Type”型材（适用于太阳能及工业型材）。类型2对应“I-Type”型材（常用于工业自动化结构和太阳能面板安装系统的铝型材）。请选择适配的参考编号前核对锚槽尺寸。

技术规格

• 材料：耐热且抗紫外线的尼龙 6/6
• 阻燃性：UL 94 V-2（页面亦注明 UL94: V2 - V0）
• 温度范围：−40 °C 至 115 °C
• 带锁定机构的可重复使用设计以防止意外释放
• 安装：手动1/4转（90°）安装系统；通过安装孔内的摩擦固定
• 尺寸以毫米表示
• RoHS：符合；IP等级：未指定
• 适用于T-Type（类型1）和I-Type（类型2）铝型材；请核对锚槽尺寸以确认配合
