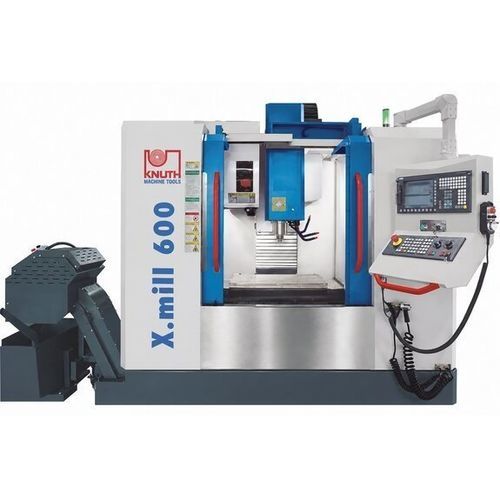

3轴数控铣床 X.mill 600

立式SK4024工具

概述
X.mill 600 为面向工业生产环境的立式加工中心。采用C型床身结构，主轴为 SK40，行程适用于中等尺寸工件，且可通过多种选装件配置以满足多班制生产需求。

主要特点

• 24 位垂直刀库，双臂抓取器实现快速换刀
• Siemens 828D 数控（SINUMERIK Operate）
• 高品质组件：全封闭线性导轨与精密滚珠丝杠
• 面向多班连续运转设计，便于维护

结构与设计

• C 型床身兼顾刚性与作业可达性
• 各轴采用全封闭导轨与精密丝杠，保证高定位精度与低静摩擦
• 工作台 800 × 500 mm，承载 400 kg；X 轴行程 600 mm（可选至 1100 mm）
• 工作区布置与操作入口优化，缩短装夹与调试时间

主轴与传动

• 多轴承主轴结构，有效承受并传导加工力
• 皮带传动主轴单元，转速范围可达 10,000 rpm
• SK40 主轴接口，兼容性强

自动换刀装置

• 24 位刀库提升生产率与柔性
• 垂直布置、双臂抓手实现快速换刀与紧凑存放
• 重载结构可支持较大质量刀具

装备

• 电子手轮，便于装调
• 电器柜封闭布置，配备热交换器进行温度管理
• 工作区全封闭，便于加装抽屑/排气装置
• 冷却液与压缩空气手动喷枪用于工件与工作区清洁
• 自动集中润滑系统为所有润滑点提供可靠供给

数控系统
Siemens 828D 数控（配 Siemens 驱动），为复杂铣削加工提供直观操作与强大功能

技术参数
工作区
工作台尺寸：800 mm x 500 mm
工作台承载：400 kg
主轴鼻端至工作台距离：120 mm - 620 mm
主轴中心至立柱：573 mm
T 槽数量：5
T 槽（宽 x 间距）：18 mm x 90 mm

行程
X 轴行程：600 mm（可选至 1100 mm）
Y 轴行程：500 mm
Z 轴行程：500 mm

主轴
主轴转速：最高 10,000 rpm
主轴接口：SK40

快速移动
快速进给 X / Y：36,000 mm/min
快速进给 Z：24,000 mm/min

进给
进给速度 X / Y / Z（最大）：12,000 mm/min

刀具
刀位数：24 位
刀具尺寸 Ø x L（最大）：75 mm x 150 mm

精度
定位精度 X/Y：±0.004 mm
重复精度 X/Y：±0.002 mm

驱动功率
主电机，连续功率：7.5 kW

外形与重量
外形尺寸（长 x 宽 x 高）：3 m x 2.25 m x 2.45 m
重量：4,000 kg

标准配置（摘要）

• Siemens 828D 控制（SINUMERIK Operate）
• 24 位垂直刀库，双臂抓手
• 冷却系统、手动冷却喷枪与气枪
• 电柜热交换器
• 电子手轮
• 自动集中润滑
• 使用说明书
