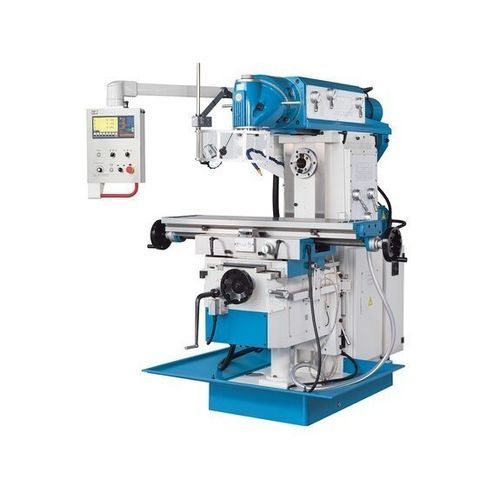

通用铣床 UWF 5

电机伺服工业

产品描述
UWF 5 为 UWF 系列的通用铣床，具有大型工作区域、可在两个平面转动的通用铣头以及独立驱动的水平主轴。所有轴的进给由电气可切换的分级控制伺服电机提供。该机型标配齐全，适用于修理车间、培训中心和需要灵活精确的常规铣削加工的生产部门。

主要特点

• 通用铣头可在两平面转动（360°）
• 水平铣削主轴带独立驱动
• 铣床工作台可倾斜 ±45°
• 所有轴均为伺服电机自动进给并具备快速进给功能
• 标配齐全（冷却系统、集屑盘、数显/DRO、维护工具）

技术参数
工作区
工作台尺寸：1325 mm x 360 mm
最大工作台承载：500 kg
工作台回转范围（右/左）：45°
T 槽数量：3
T 槽（宽 x 间距）：18 mm x 80 mm

行程
X 轴行程：750 mm
Y 轴行程：280 mm
Z 轴行程：390 mm

铣头
速度范围（垂直）：60 1/min - 1.750 1/min
主轴接口：SK 50 DIN 2080
旋转角度：360°
上梁行程：550 mm
主轴中心至工作台距离：175 mm - 565 mm

快速进给
X 轴快速进给：1.200 mm/min
Y 轴快速进给：800 mm/min
Z 轴快速进给：600 mm/min

水平铣削主轴
主轴转速（水平）：60 1/min - 1.800 1/min
主轴接口：SK 50 DIN 2080
伸出长度：380 mm - 930 mm

进给
X 轴进给速度：30 mm/min - 750 mm/min
Y 轴进给速度：20 mm/min - 500 mm/min
Z 轴进给速度：15 mm/min - 375 mm/min

驱动功率
水平主轴电机功率：5,5 kW
垂直主轴电机功率：4 kW
X 轴进给电机功率：1,5 kW
Y 轴进给电机功率：1,5 kW
Z 轴进给电机功率：1,5 kW
冷却泵电机功率：0,09 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1,8 m x 2,1 m x 2 m
重量：2.850 kg

产品细节

• 高强度肋状 HT-200 灰铸铁机床床身，刚性高
• 精磨导轨并表面淬火，保证长期精度与耐磨性
• 主轴传动齿轮淬火研磨，运转平稳精确且噪音低
• 两平面倾斜的铣头组合可实现几乎任意空间角度
• 强力伺服轴电机支持各轴细分电动进给
• Y 轴装有伸缩防护罩以保护进给丝杠
• 控制台可侧向旋转并配有集成位置显示（DRO）
• 标配冷却系统与集屑盘

技术规格

• 型号：UWF 5
• 工作台：1325 x 360 mm；最大承载 500 kg；3 条 T 槽（18 mm x 80 mm）
• 行程（X / Y / Z）：750 / 280 / 390 mm
• 垂直主轴：SK 50，60 - 1.750 1/min，主轴中心-工作台 175 - 565 mm
• 水平主轴：SK 50，60 - 1.800 1/min，伸出 380 - 930 mm
• 快速进给（X / Y / Z）：1.200 / 800 / 600 mm/min
• 进给速度（X / Y / Z）：30–750 / 20–500 / 15–375 mm/min
• 电机功率：水平 5,5 kW；垂直 4 kW；各轴进给 1,5 kW；泵 0,09 kW
• 外形尺寸（L x W x H）：1,8 m x 2,1 m x 2 m；重量：2.850 kg
