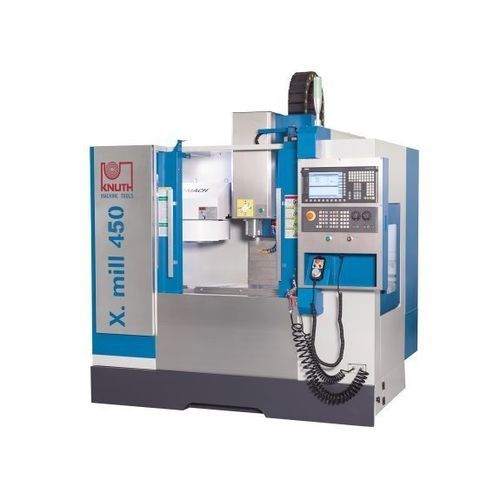

3轴数控铣床 X.mill 450

立式固定台式SK30

简介
X.mill 450 是一款面向小型车间和精益生产单元的紧凑型立式CNC加工中心，适用于精密的三轴铣削加工。该机型结合了紧凑占地、刚性C型床身、皮带驱动的SK40主轴及 Siemens 828D 控制，适合重复性加工任务。

产品亮点

• 立式三轴CNC加工中心
• 工作台 700 × 260 mm，承重 200 kg
• 12 位转盘式刀库
• Siemens 828D 控制（SINUMERIK Operate）

机床结构

• 灰口铸铁床身以保证结构刚性
• 全封闭线性导轨与预压滚珠丝杠，提供高精度与低摩擦
• 宽工作台带 3 根 T 槽，大开口门便于装夹与维护

主轴

• 皮带传动、多轴承主轴，主轴接口 SK40（ISO 7388-1 / DIN 69871）
• 最高转速可达 10,000 rpm
• 额定恒定扭矩：24 Nm

换刀机构

• 12 位转盘式换刀器，提升灵活性与生产效率
• 水平布局坚固，能承载较重刀具（刀具最大重量 8 kg）

数控系统

• Siemens 828D（SINUMERIK Operate）：支持 ShopMill 图形循环及常见接口（CF、USB、Ethernet）

配置与维护

• 电子手轮便于调试
• 带热交换器的封闭电气箱
• 完全封闭的工作空间；可选配排屑系统及输送机
• 冷却液与压缩空气喷枪；自动集中润滑系统

技术参数（表格）

工作区
工作台尺寸：700 mm x 260 mm
工作台承载：200 kg
主轴鼻端至工作台距离：80 mm - 500 mm
主轴中心至立柱：330 mm
T 槽数量：3 位

行程
X 轴行程：450 mm
Y 轴行程：260 mm
Z 轴行程：420 mm

主轴
主轴转速：10,000 1/min
主轴接口：SK 40 ISO 7388-1 (DIN 69871)
恒定扭矩：24 Nm

进给
快速移动：12,000 mm/min
加工进给：10,000 mm/min

刀具系统
刀位数：12 位
刀具直径：90 (150) mm
刀具长度（最大）：250 mm
刀具最大重量：8 kg
刀具换刀时间（刀/刀）：8 s

精度
重复定位精度：0.006 mm
定位精度：0.008 mm

驱动功率
主电机，持续负载：3.7/5.5 kW
总功率消耗：10 kVA

外形尺寸与重量
外形尺寸（长 × 宽 × 高）：2.11 m × 1.78 m × 2.25 m
整机重量：1,800 kg

特性 / 技术参数

• 型号：X.mill 450
• 机型：立式 C 型框架 CNC 加工中心，3 轴
• 控制：Siemens 828D（SINUMERIK Operate），支持 ShopMill
• 主轴：SK40，最高 10,000 rpm，恒定扭矩 24 Nm
• 行程（X/Y/Z）：450 / 260 / 420 mm
• 工作台：700 × 260 mm，3 根 T 槽，承载 200 kg
• 刀库：12 位，刀具直径 90 (150) mm，最大刀具长 250 mm，最大刀具重 8 kg
• 进给：快速 12,000 mm/min，加工 10,000 mm/min
• 精度：重复 0.006 mm，定位 0.008 mm
• 主电机功率：3.7 / 5.5 kW；总功耗 10 kVA
• 外形尺寸与重量：2.11 m × 1.78 m × 2.25 m；1,800 kg
