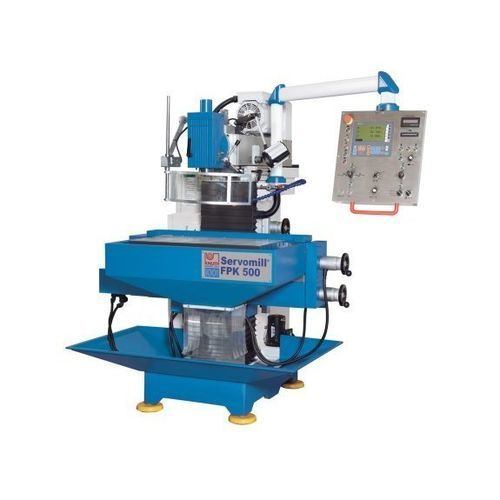

3轴数控铣床 Servomill® FPK 500

通用SK40

概述
该多功能工具铣床在刀具和模具的机械制造中已成为不可或缺的设备。其紧凑设计在提供高度灵活性的同时便于操作。配备电子限位、电子手轮及附加铣削功能，Servomill 在无需复杂编程的情况下也能实现许多 CNC 大批量生产技术的优势。主要用于刀具制造、生产和培训。

亮点

• 带电子手轮的伺服进给技术
• 所有轴采用预压球螺杆（零背隙）
• 每轴3位置电子限位
• 大型立式支承台与工作台
• 垂直和水平主轴（SK 40 DIN 2080）
• 主轴转速无级可调

工作区
工作台尺寸：800 mm x 400 mm
立式工作台：1.020 mm x 225 mm
工作台最大承载：200 kg
T型槽数量：6（14 mm x 63 mm）
立式工作台T型槽：3（14 mm x 63 mm）

行程
X轴行程：500 mm
Y轴行程：400 mm
Z轴行程：400 mm

铣头
低速范围：40 1/min - 260 1/min
高速范围：260 1/min - 2.000 1/min
主轴转速：40 1/min - 2.000 1/min
主轴接口：SK 40 DIN 2080
旋转角度：90°
镗杆行程：60 mm
主轴端至工作台距离：50 mm - 450 mm
主轴端至立柱距离：170 mm - 570 mm

快移
X/Y/Z快移：1.200 mm/min

水平铣削主轴
主轴接口：SK 40 DIN 2080
主轴中心至工作台距离：145 mm - 545 mm

进给
工作进给 X/Y/Z：10 mm/min - 1.000 mm/min

驱动功率
主驱动电机额定功率：3.7 kW
冷却泵电机功率：0.13 kW
X/Y 进给扭矩：7.7 Nm；Z轴：10 Nm

外形及重量
外形尺寸（长×宽×高）：1.5 m x 1.7 m x 1.8 m
重量：1,550 kg

产品详情
FPK 系列是对经典通用工具铣床的现代化重塑。控制台式机身采用优质灰口铸铁，提供精度与耐久性。操作组件集中于机床右侧，便于操作。箱式导轨具有大接触面积，保证尺寸稳定性与承载能力。主轴变速箱集成于上横梁，实现高效传动与低振动。坚固的两档齿轮箱采用淬火研磨齿轮，提供宽广的无级变速范围。立式铣头可双向摆动；镗杆手动可动，且可拆卸以便使用水平主轴。长刀柄加工时配有尾座（对顶）。

进给技术
强力伺服电机实现所有轴的无级进给及快速位移。所有轴采用预压球螺杆，保证精确、平滑、低磨损的位置控制且无丝杠间隙，延长使用寿命。

设备
标准配置包括强力冷却系统、LED 工作灯和含长刀柄与夹头的工具包。集成电子功能提供定位控制、主轴负载电子指示、电子手轮、操纵杆轴向移动及 X.pos 3.2 位置显示器。

Servomill - 亮点

• 德国研发与制造的电子系统
• 全轴位置控制，可执行预设路径
• 零背隙预压球螺杆
• 所有轴采用伺服电机，具无级进给和快移功能
• 电子主轴负载指示
• 全轴电子手轮
• 通过操纵杆实现 X/Y/Z 轴移动
• 带精密玻璃尺的集成位置显示器
• 进给可与主轴速度同步

使用优势

• 操作直观，控制布局实用紧凑
• 所有轴自动且无级进给
• 任意轴可设定限位（每轴3个位置）
• 电子手轮与伺服驱动提供高精度定位
• 封闭式驱动与测量系统，降低维护量
• 为连续运行设计的优质驱动组件

规格 / 技术参数

• 型号：Servomill® FPK 500
• 制造商：KNUTH
• 工作台尺寸：800 × 400 mm
• 行程 (X×Y×Z)：500 × 400 × 400 mm
• 主轴转速范围：40 – 2.000 1/min
• 主轴接口：SK 40 (DIN 2080)
• 主电机功率：3.7 kW
• 工作台承载：200 kg
• T 槽数量：6 (14 mm × 63 mm)
• 快移（所有轴）：1.200 mm/min
• 切削进给（各轴）：10 – 1.000 mm/min
• 外形尺寸 (L×W×H)：1.5 m × 1.7 m × 1.8 m
• 重量：1,550 kg
• 位置显示器：X.pos 3.2
• 标准配置：冷却系统、LED 工作灯、电子手轮、预压球螺杆、集中润滑（取决于配置）
