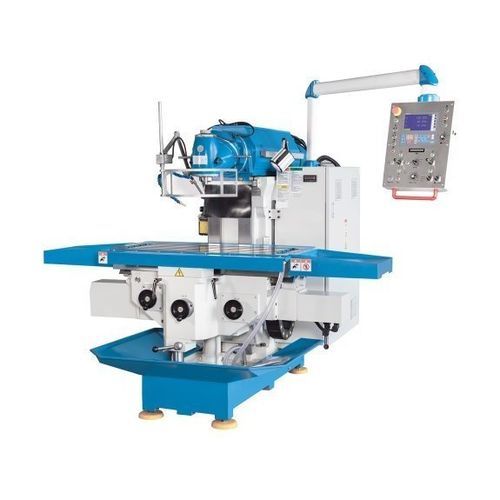

双轴数控铣床 Servomill® UWF 900

通用立柱SK40

产品概述
多功能 Servomill UWF 系列采用伺服‑传统进给技术和可在两个平面倾斜的通用铣头，是万能铣床系列的旗舰机型。该系列具有特别大的工作区和更强劲的主轴驱动。电子限位、电子手轮及附加铣削功能使其在无需编程的情况下也能提供许多 CNC 生产技术的优势。典型应用包括工装制造、零件加工和培训教学。

主要特点

• 大工作区
• 伺服‑传统进给技术
• 所有轴采用预压球螺杆
• 电子手轮
• 2 轴可倾斜的通用铣头
• 主轴转速无级可调

产品详情

• 集成电子装置简化传统铣削操作，同时提高加工精度和效率。
• 代表新一代传统铣床，电子部件在德国开发与制造。
• 操作布局友好，较传统机床具有更高的精度和产能。
• 坚固抗扭的立柱‑工作台结构，在紧凑外形下提供较大工作区。
• 控制台由附加导轨系统支撑以提高工作台承载能力。
• 工作台 X 轴采用加大尺寸燕尾导轨，具优良阻尼与精细调整能力。
• 箱式导轨具有宽支撑面以确保最大尺寸稳定性并引导控制台与上横梁。
• 所有导轨均经过淬火和磨削，并通过集中润滑系统润滑。
• 整套传动集成在重型上横梁内，实现高效传动与低振动运行。
• 通用铣头可在两个轴上倾斜，几乎可将主轴定位于任意空间角度，并能快速转回水平位。
• 坚固的两级齿轮箱，齿轮淬火并磨削，提供宽范围无级变速、高承载能力与低噪音运行。
• 强力伺服电机实现所有轴的无级变速进给与快速进给。
• 所有轴均为预压球螺杆，实现精确、无反冲、低磨损的定位。
• 电子主轴负载指示有助于高效使用机床与刀具并避免过载损伤。
• 所有轴配备电子手轮并支持摇杆控制，实现平顺精确的微动与良好的人机操作性。
• 位置控制可实现各轴预选轨迹走行；电子固定限位（每轴 3 个位置）可一键设定并记忆。
• 集成精密玻璃尺位置显示；X.Pos 3.2 显示单元可用。
• 标准配置包括强力冷却系统、LED 工作灯和常用工具。

工作区域
工作台尺寸：1.235 mm x 460 mm
工作台承载能力：800 kg
T 型槽数量：5 个位置
T 槽宽度：18 mm
T 槽间距：80 mm

行程
X 轴行程：900 mm
Y 轴行程：650 mm
Z 轴行程：450 mm

铣头
转速范围 (2)：30-390 / 390-2050 1/min
主轴锥度：SK 40 DIN 2080
旋转角度：360°
主轴中心到工作台距离：30 mm - 480 mm

快进给
X 轴快进给：2.200 mm/min
Y 轴快进给：2.200 mm/min
Z 轴快进给：1.100 mm/min

进给
X 轴进给速度：10 mm/min - 1.000 mm/min
Y 轴进给速度：10 mm/min - 1.000 mm/min
Z 轴进给速度：5 mm/min - 640 mm/min

驱动功率
主轴电机额定功率：7,5 kW
X 轴进给电机：3,6 kW
Y 轴进给电机：3,6 kW
Z 轴进给电机：5,5 kW
冷却泵电机：0,13 kW

外形与重量
外形尺寸（长 x 宽 x 高）：2 m x 2,5 m x 2 m
重量：4.000 kg

特性 / 技术规格

• Model: Servomill® UWF 900
• Brand: KNUTH
• 工作台尺寸：1.235 mm x 460 mm
• 工作台承载能力：800 kg
• T 槽：5 个位置，18 mm 宽，80 mm 间距
• 行程 X / Y / Z：900 / 650 / 450 mm
• 铣头转速范围：30-390 / 390-2050 1/min
• 主轴锥度：SK 40 DIN 2080
• 旋转范围：360°；主轴中心‑工作台：30 - 480 mm
• 快进给 X / Y / Z：2.200 / 2.200 / 1.100 mm/min
• 进给范围 X / Y / Z：10 - 1.000 / 10 - 1.000 / 5 - 640 mm/min
• 电机功率（主 / X / Y / Z / 冷却）：7,5 kW / 3,6 kW / 3,6 kW / 5,5 kW / 0,13 kW
• 外形尺寸：2 m x 2,5 m x 2 m
• 重量：4.000 kg
