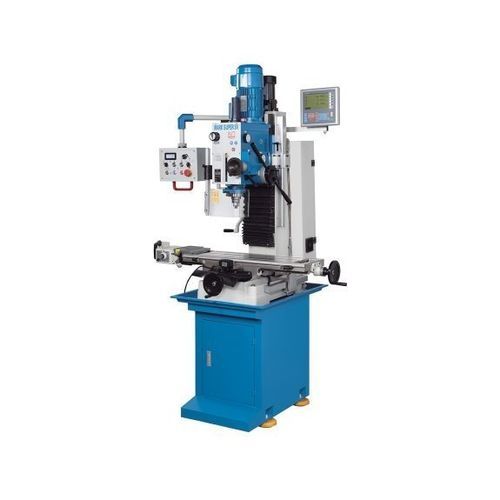

立式钻铣床 Mark Super SV

3轴用于钢材变速

产品概述
Mark Super SV 是一款紧凑型钻铣床，适用于车间、维护部门、少量生产及培训用途。其强劲驱动、通用铣头和宽广的转速范围，使其在钢材和有色金属的钻削与铣削中表现可靠，同时占地小。

主要特点

• X 轴无级可调进给
• 带数字深度显示的自动钻进给
• 齿轮箱式铣头，适合高扭矩切削
• 铣头可倾斜（±45°），适用范围广
• 主轴无级变速并带数字显示（SV 型）

产品细节

• 铣头垂直电动升降，并配手轮实现精确定位
• 主轴微调手轮
• 主轴行程数字深度指示器
• 带可调反转的攻丝装置用于螺纹加工
• 齿条与轴经淬火处理，运行安静且寿命长
• 带储物空间的坚固底座（标配）
• 两档齿轮与频率控制技术，确保全速域高转矩

3 轴显示器 — 优势

• 提高定位精度，降低错误率
• 提高加工可靠性与生产率
• 显示清晰，具备操作者友好的功能
• 分辨率：0.01 / 0.005 mm；可存储 10 把刀具
• 钻孔圆计算、计算器功能、半径/直径切换、mm/inch 转换

技术参数
工作区域
工作台尺寸：800 mm x 240 mm
钢材钻孔能力：25 mm
轴向铣削能力：25 mm
主头升降：380 mm
工作台 T 槽数量：3（14 mm x 80 mm）

运动行程
X 轴行程 手动 / 自动：560 / 480 mm
Y 轴行程：190 mm

垂直铣头
主轴锥度：MK 4 DIN 228
套筒直径：75 mm
套筒行程：120 mm
主轴端到工作台距离：450 mm
伸距：258 mm
头部旋转范围：±45°
转速： (2) 75–438 / 438–2500 1/min

进给
套筒进给：0.10；0.18；0.26 mm/转（3）

驱动功率
主电机额定功率：1.5 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1.24 m x 0.93 m x 2.10 m
重量：380 kg

标准配置 / 包含

• 3 轴定位显示器 X.Pos 3.2（新一代，带旋转功能）
• 自动套筒进给
• 带储物的底座
• 工作台进给 TV 1000
• 13 mm 钻夹头
• 刀具夹头
• 操作手册

备注
主轴无级变速并带数字显示仅适用于 SV 型。攻丝装置具备可调反转以便切螺纹。齿轮箱与频率控制结合，在整个转速范围内提供高转矩。

技术特性

• 型号：Mark Super SV
• 品牌：KNUTH
• 工作台尺寸：800 x 240 mm
• 钢材钻孔能力：25 mm
• 套筒行程：120 mm
• 主电机：1.5 kW
• 外形尺寸：1.24 m x 0.93 m x 2.10 m
• 重量：380 kg
