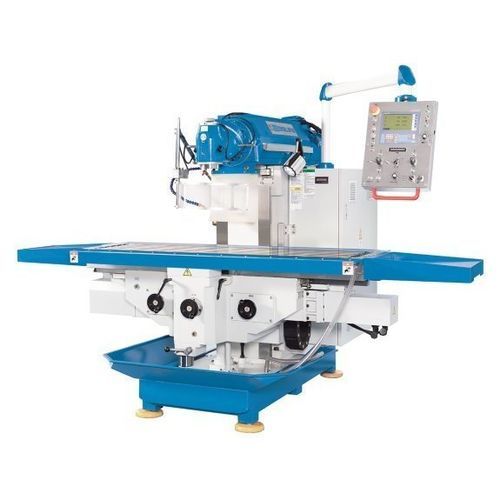

3轴铣床 Servomill® UWF 1400

通用电机伺服工业

产品概述
Servomill® UWF 1400 是一款采用伺服-传统进给技术并配备双轴可摆动通用铣头的通用铣床。其工作区宽敞，主轴功率大，可在无需完整编程的情况下实现接近 CNC 的生产功能。典型应用：刀具制造、零件加工与培训教学。

亮点

• 大工作区且工作台承载能力高
• 伺服-传统进给，适用于高精度手动与半自动加工
• 所有轴配备预压滚珠丝杠以消除间隙
• 电子手轮与电子限位
• 双轴可摆动通用铣头（360°）
• 主轴转速连续可变，具两档速范围

技术参数 — 工作区
工作台尺寸：2.000 mm x 500 mm
工作台承载：1.800 kg
T 槽数量：5 个位置
T 槽宽度：18 mm
T 槽间距：80 mm

技术参数 — 行程
X 轴行程：1.400 mm
Y 轴行程：700 mm
Z 轴行程：500 mm

技术参数 — 铣头
转速范围 (2)：30-390 / 390-2050 1/min
主轴接口：SK 50 (DIN 2080)
摆角：360°
主轴中心至工作台距离：50 mm - 550 mm

技术参数 — 快速进给
快速进给 X 轴：2.200 mm/min
快速进给 Y 轴：2.200 mm/min
快速进给 Z 轴：1.100 mm/min

技术参数 — 进给
进给速度 X：10 mm/min - 1.000 mm/min
进给速度 Y：10 mm/min - 1.000 mm/min
进给速度 Z：5 mm/min - 500 mm/min

技术参数 — 驱动功率
主轴电机：11 kW
X 轴进给电机：3,6 kW
Y 轴进给电机：3,6 kW
Z 轴进给电机：5,5 kW
冷却泵电机：0,13 kW

技术参数 — 尺寸与重量
外形尺寸（长 x 宽 x 高）：3,25 m x 2,5 m x 2,2 m
重量：4.500 kg

产品细节与特性

• 集成电子使传统铣削操作更简便并提高精度
• 刚性悬臂式机架并附加导轨提高工作台承载能力
• X 轴采用超大尺寸燕尾导轨，具有良好阻尼与高精度调节
• 箱式导轨接触面宽；所有导轨淬火研磨并集中润滑
• 驱动整合在重型上梁内，实现高效传动与低振动
• 通用铣头可使主轴定位于几乎任意空间角度
• 两档经淬火研磨齿轮实现宽范围可变速和低噪运行
• 强力伺服电机实现各轴无级进给与快速位移
• 标准配置丰富：冷却系统、LED 工作灯及调试工具

电子与操作

• 电子系统德国研发与制造
• 全轴定位控制以执行预选运行路径
• 零背隙预压滚珠丝杠
• 全轴伺服电机支持无级进给、快速进给与转速控制
• 电子主轴负载指示器及电子手轮
• 通过摇杆实现 X/Y/Z 手动移动并配备位置指示器
• 进给可与主轴转速同步以适应工艺需求
• 驱动部件为连续运行与低维护而设计

技术规格 / 概要

• 型号：Servomill® UWF 1400
• 类型：双轴通用铣头的伺服‑传统通用铣床
• 工作区：工作台 2.000 x 500 mm，承载 1.800 kg
• 行程：X 1.400 mm / Y 700 mm / Z 500 mm
• 主轴：SK 50，转速 30-390 / 390-2050 1/min
• 主电机：11 kW；进给电机 X/Y/Z：3,6 / 3,6 / 5,5 kW
• 快速进给 X/Y 2.200 mm/min，Z 1.100 mm/min
• 尺寸：3,25 m x 2,5 m x 2,2 m；重量：4.500 kg
