3轴数控铣床 X.mill 1100立式SK4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- SK40
- 工具数量
- 24工具
- X轴
1,100 mm
(43.31 in)- Y轴
600 mm
(23.62 in)- Z轴
600 mm
(23.62 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
11 kW
(14.96 hp)- X轴进给速度
24,000 mm/min
(15.75 in/s)- Y轴进给速度
24,000 mm/min
(15.75 in/s)- Z轴进给速度
20,000 mm/min
(13.12 in/s)- 最大台面负荷
800 kg
(1,764 lb)- 放置精度
最多: 0.004 mm
(0.00016 in)最少: 0.004 mm
(0.00016 in)- 重复精度
最多: 0.002 mm
(0.00008 in)最少: 0.002 mm
(0.00008 in)- 总重量
6,400 kg
(14,109.58 lb)- 整体长度
4 m
(13'01" )- 整体宽度
2.3 m
(7'06" )- 总高度
3.7 m
(12'01" )
产品介绍
概述

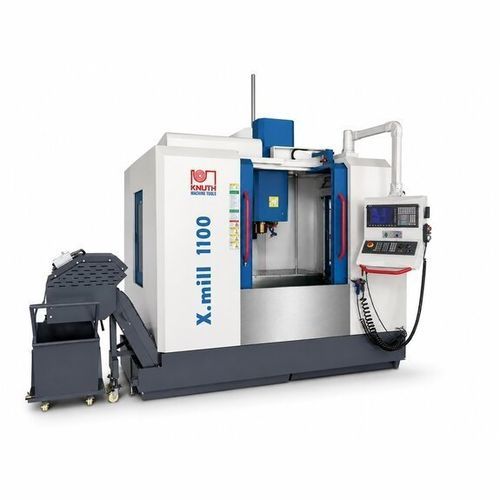

X.mill 1100 是一款 C 型床身立式加工中心，配置 Siemens SINUMERIK 828D，适用于工业多班生产。该机床提供 1100 mm 的 X 行程、SK40 主轴接口及 24 位刀库，便于加工单元的柔性集成。
主要特性
结构与设计
主轴与驱动
自动换刀机构
设备与辅助系统
控制系统
配备 Siemens SINUMERIK 828D 及 Siemens 伺服驱动，SINUMERIK Operate 界面支持复杂铣削工艺。
技术参数
X.mill 1100 是一款 C 型床身立式加工中心，配置 Siemens SINUMERIK 828D，适用于工业多班生产。该机床提供 1100 mm 的 X 行程、SK40 主轴接口及 24 位刀库，便于加工单元的柔性集成。
主要特性
- C 型床身立式加工中心，型号 X.mill 1100
- Siemens 828D 数控及 Siemens 伺服驱动
- SK40 主轴，最高 10,000 rpm
- 24 位垂直刀库，双臂抓手
- X/Y/Z 行程：1,100 / 600 / 600 mm；工作台 1,200 x 600 mm，承载 800 kg
结构与设计
- 刚性 C 型床身，保证加工稳定性和可重复性
- 所有轴采用全封闭线性导轨和精密滚珠丝杠以确保高精度
- 工作台适配不同工件尺寸；优化的可达性可缩短夹具与装夹时间
- 为连续运行和低维护要求设计，适合多班制生产
主轴与驱动
- 多轴承主轴结构，有利于吸收和散发切削力
- 皮带传动主轴单元，最高转速可达 10,000 rpm
- SK40 主轴接口，支持广泛刀具选择
自动换刀机构
- 24 位刀库提高生产率与柔性
- 双臂抓手的垂直结构实现快速换刀与紧凑的废刀存放
- 坚固结构支持较重刀具的使用
设备与辅助系统
- 电子手轮便于机床调试
- 封闭式控制柜配备热交换器以管理温度
- 全封闭工作区，预留排屑/抽吸接口
- 手动喷枪用于冷却液和压缩空气清洁；自动集中润滑系统
控制系统
配备 Siemens SINUMERIK 828D 及 Siemens 伺服驱动，SINUMERIK Operate 界面支持复杂铣削工艺。
技术参数
- 型号：X.mill 1100
- 类型：立式加工中心，C 型床身
- 工作台：1,200 x 600 mm，最大承载 800 kg；T 槽：5 个，18 mm x 125 mm
- 行程 (X/Y/Z)：1,100 / 600 / 600 mm
- 主轴转速：最高 10,000 rpm；主轴接口：SK40
- 快速移动 X/Y：24,000 mm/min；Z：20,000 mm/min
- 最大进给速度：10,000 mm/min
- 刀库：24 位；刀具最大 Ø x 长：75 mm x 150 mm
- 定位精度 X/Y：±0.004 mm；重复精度 X/Y：±0.002 mm
- 主电机连续功率：11 kW
- 外形尺寸 (L x W x H)：3.95 m x 2.25 m x 3.66 m；重量：6,400 kg
