3轴CNC加工中心 VECTOR 650 M Si
立式立柱24工具

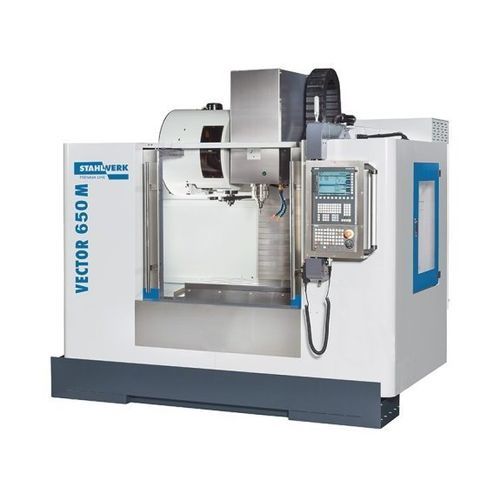

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具 - 图像 - 2

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具 - 图像 - 3

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具 - 图像 - 4

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具 - 图像 - 5

3轴CNC加工中心 - VECTOR 650 M Si - Knuth Machine Tools - 立式 / 立柱 / 24工具 - 图像 - 6

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 Knuth Machine Tools 网站

产品规格型号

轴数量: 3轴
卧式／立式: 立式
结构: 立柱
工具数量: 24工具
其他特性: 紧凑型, 高精度
X轴: 650 mm
(25.59 in)
Y轴: 550 mm
(21.65 in)
Z轴: 550 mm
(21.65 in)
转速: 10,000 rpm
(62,832 rad.min-1)
输出功率: 9 kW
(12.24 hp)
X轴进给速度: 10,000 mm/min
(6.56 in/s)
Y轴进给速度: 10,000 mm/min
(6.56 in/s)
Z轴进给速度: 10,000 mm/min
(6.56 in/s)
最大台面负荷: 600 kg
(1,323 lb)
工具重量(最大): 7 kg
(15.4 lb)
放置精度: 0.005 mm
(0.0002 in)
重复精度: 0.003 mm
(0.00012 in)
换刀时间: 1.8 s
总重量: 4,000 kg
(8,818.49 lb)
整体长度: 2.4 m
(7'10" )
整体宽度: 2.2 m
(7'02" )
总高度: 2.7 m
(8'10" )

产品介绍

概述
VECTOR 650 M SI 是一款紧凑型立式加工中心，预配置用于高精度与多班制生产。基于 FEM 优化的机身设计，Meehanite 铸件与三角柱（delta）结构提升机床刚性与热稳定性。高质量组件与滚柱导轨确保工业环境中的可靠运行。

亮点

Y 型 Meehanite 列柱，增强刚性
主轴内冷 30 bar，实现高效切屑排出
适用于连续多班制运行
提供丰富的定制与自动化选项
标准 2 年质保

工作区域
工作台尺寸：800 mm x 550 mm
工作台承载：600 kg
主轴鼻端到台面距离：150 mm – 700 mm
主轴中心至列柱距离：619 mm

行程
X 轴行程：650 mm
Y 轴行程：550 mm
Z 轴行程：550 mm
导轨类型：Roller

主轴
主轴转速：10,000 1/min
主轴接口：SK 40 ISO 7388-1 (DIN 69871)
恒定扭矩：57 Nm
主轴轴承：7012 x 4
主轴传动：皮带传动 (Riemenantrieb)

快速进给
X/Y 快速进给：36,000 mm/min
Z 轴快速进给：15,000 mm/min

进给
加工进给：10,000 mm/min

刀具系统
刀库类型：双臂式
刀位数量：24 位
刀具选择：Memory random
刀具最大尺寸 Ø x L：80 mm x 300 mm
刀具最大重量：7 kg
换刀时间刀/刀：1.8 秒
换刀时间刀位/刀位（芯片/芯片）：3.9 秒

精度
重复精度：± 0,003 / ± 0.00012" mm
定位精度：± 0,005 / 0.0002" mm

驱动与电气
主轴额定功率（连续）：9 kW
总功率消耗：20 kVA
电压 / 频率：400 V / 50 Hz

外形与重量
外形尺寸（长 x 宽 x 高）：2.42 m x 2.20 m x 2.70 m
整机重量：4,000 kg

数控与软件
标配数控：Siemens Sinumerik 828D（可选升级）。主要功能：ShopMill、ProgramGUIDE、SINUMERIK MDynamics with Advanced Surface、4 轴同时插补、DXF 读取、丰富的技术循环、测量循环与编程动画辅助。

参数 / 技术规格
