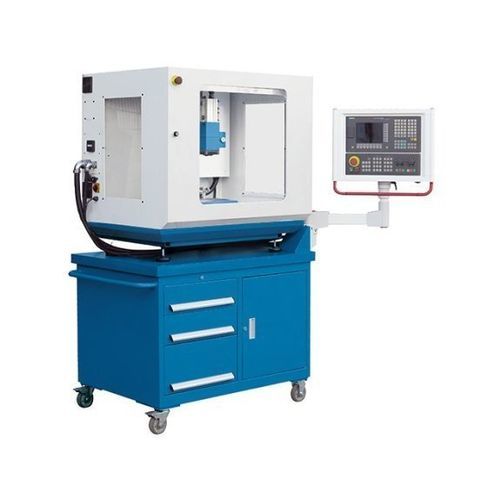

3轴CNC加工中心 LabCenter 260 CNC

立式用于小型工件紧凑型

Overview
LabCenter 260 CNC 是一款紧凑型可移动立式CNC加工中心，适用于CNC培训及小批量生产。在较小占地上再现了大型生产机的核心功能。主轴无级调速，最高可达5000 rpm，SIEMENS 808D Advance 控制器为教学和常规生产提供直观的操作界面。主轴锥度为 ISO 20，具备自动刀具夹紧和 4 位 pick-up 刀库，便于实践操作。

亮点

• SIEMENS 808D Advance 控制，便于入门级 CNC 操作
• 所有轴采用预拉紧滚珠丝杠以保证精确运动
• 主轴转速最高达 5000 rpm（ISO 20）
• 4 位 pick-up 刀库可实现快速换刀
• 带储物空间的移动底座，便于存放工具和配件

工作区
工作台尺寸: 400 mm x 145 mm
工作台载荷: 20 kg
T 槽数量: 3（宽度 12 mm，间距 40 mm）
主轴鼻端至工作台面距离: 60 mm – 240 mm
跨距（喉深）: 200 mm

行程
X 轴行程: 160 mm
Y 轴行程: 152 mm
Z 轴行程: 180 mm

主轴
主轴转速: 80 min-1 – 5,000 min-1
主轴接口: SK 20（ISO 7388-1 / DIN 69871）

快移
快移速度: 2,000 mm/min

进给
工作进给: 500 mm/min
进给电机最大扭矩: 2.2 Nm

刀具系统
刀位数量: 4 位
刀具尺寸 Ø x L（最大）: 10 mm x 110 mm
刀具最大重量: 0.5 kg
刀对刀换刀时间: 10 s

精度
定位精度 X/Y/Z: ±0.015 mm
重复精度 X/Y/Z: ±0.01 mm

驱动功率
主传动电机额定功率: 1 kW

外形与重量
外形尺寸（长 x 宽 x 高）: 1.4 m x 0.9 m x 1.8 m
重量: 450 kg

产品细节

• 机床结构: 精密加工的灰铸铁 C 形床身，燕尾导轨及预拉紧滚珠丝杠，所有轴配伺服驱动。
• 主轴: ISO 20 主轴锥度，转速范围最高 5000 rpm，具备气动/自动刀具夹紧。
• 换刀装置: 适用于训练和小批量生产的 4 位 pick-up 刀库，减少非生产时间。
• 底座: 带抽屉和储物空间的移动底座，适合车间和实验室使用。

控制与软件

• SIEMENS 808D Advance 控制: 入门级工业控制，CNC 与驱动之间通过高速总线通信以实现精确定位。
• 功能优势: 提高加减速能力、切削速度保持以优化表面质量、自动主轴扭矩调节以保护主轴与刀具、SINAMICS 驱动的电压容差及 Ethernet 诊断接口。

标配（节选）

• Siemens 808D Advance 控制器
• 电子手轮
• 4 位刀库（pick-up）
• 移动底座带储物
• 集中润滑
• 工作灯
• 操作工具与使用/编程手册

可选项（节选）

• ISO 20 / ER16 刀柄
• ER16 刀套组（多种规格）
• 雕刻刀具套件
• 高精度虎钳（PMS 50）
• 单个刀套 Ø 1 / 2 / 3 / 4 / 25 mm

备注
为实践性 CNC 培训和小批量生产设计。自动刀具夹紧与 4 位 pick-up 刀库有助于训练和车间灵活性。图片可能显示可选配件和底座变体。

技术规格

• 型号: LabCenter 260 CNC
• 品牌: KNUTH
• 工作台: 400 x 145 mm，载重 20 kg，3 个 T 槽（12 mm 宽，40 mm 间距）
• 行程: X 160 mm，Y 152 mm，Z 180 mm
• 主轴: SK 20（ISO 7388-1 / DIN 69871），80–5000 rpm
• 快移: 2,000 mm/min
• 切削进给: 最多 500 mm/min；进给电机扭矩 2.2 Nm
• 刀具系统: 4 位换刀；Ø x L 最大 10 x 110 mm；最大重量 0.5 kg；换刀约 10 s
• 定位精度: ±0.015 mm（X/Y/Z）；重复精度 ±0.01 mm
• 主电机功率: 1 kW
• 尺寸 / 重量: 1.4 m x 0.9 m x 1.8 m / 450 kg
