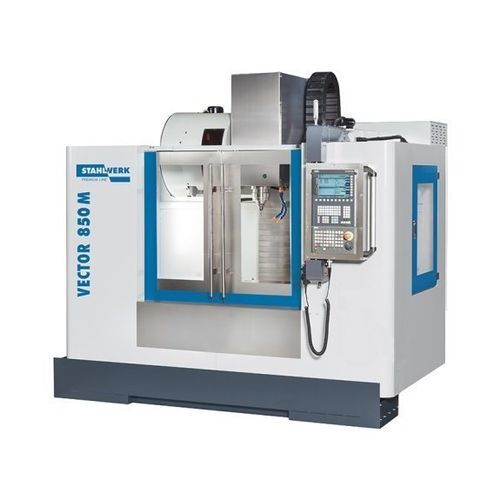

3轴CNC加工中心 VECTOR 850 M Si

立式SK4024工具

概述
VECTOR 850 M SI 是一款用于紧凑型多班生产和复杂零件加工的立式 CNC 加工中心。基于 FEM 分析设计并在严格质量控制下制造，机身采用 Meehanite 铸件和三角形（delta）立柱结构以提高刚性和热稳定性。

亮点

• 超宽 Y 形 Meehanite 立柱，提供最大结构稳定性
• 30 bar 主轴内冷（CTS），提升切屑排出与刀具寿命
• 24 位双臂换刀器，生产灵活性高
• 适用于多班制连续运行
• 支持多种定制与自动化选项；标准保修 2 年

机床结构

• 刚性 C 型床身结构，低重心、占地小
• 30 mm 预紧滚珠丝杠与数字驱动系统，保证床面刚性导向与高扭矩
• X、Y、Z 轴采用线性导轨以提高精度并降低摩擦（可选滚子导轨）
• 紧凑设计，前门开口宽便于装卸

主轴

• 多轴承主轴，具备优异的载荷吸收和热量散逸性能
• 主轴接口：SK 40 ISO 7388-1（DIN 69871）
• 标准主轴转速：10,000 1/min；恒定扭矩：57 Nm
• 主轴轴承：7012 x 4；驱动方式：皮带传动

换刀与刀具

• 换刀器类型：双臂式
• 刀库容量：24 位；刀具选择：随机记忆（memory random）
• 最大刀具尺寸 Ø x L：80 mm x 300 mm；最大刀具重量：7 kg
• 刀具切换时间 刀/刀：1.8 s；屑/屑：3.9 s

控制 / 软件（Siemens SINUMERIK 828D）

• 紧凑耐用的控制器，ShopMill 用于快速单件编程
• ProgramGUIDE 与 SINUMERIK MDynamics（Advanced Surface）适用于批量生产与模具加工
• Animated Elements、图形在线帮助、3D 仿真，支持 USB、CF、以太网数据传输
• 可选：测量循环、残留材料检测、同步记录等

技术参数（表）
工作区
工作台尺寸 — 1.000 mm x 550 mm
工作台承载力 — 800 kg
主轴鼻端至台面距离 — 150 mm - 700 mm
主轴中心 - 立柱 — 619 mm

行程
X 轴行程 — 850 mm
Y 轴行程 — 550 mm
Z 轴行程 — 550 mm
导轨类型 — Roller（可选）

主轴
主轴转速 — 10.000 1/min
主轴接口 — SK 40 ISO 7388-1（DIN 69871）
恒定扭矩 — 57 Nm
主轴轴承 — 7012 x 4
主轴驱动方式 — 皮带传动

快移
X/Y 轴快移 — 36.000 mm/min
Z 轴快移 — 15.000 mm/min

进给
加工进给 — 10.000 mm/min

刀库（摘要）
换刀类型 — 双臂式
刀位数量 — 24 位
刀具选择 — Memory random
刀具尺寸 Ø x L（最大） — 80 mm x 300 mm
刀具最大重量 — 7 kg
刀具换刀时间 刀/刀 — 1.8 s
刀具换刀时间 屑/屑 — 3.9 s

精度
重复定位精度 — ± 0.003 mm（± 0.00012"）
定位精度 — ± 0.005 mm（± 0.0002"）

驱动与电源
主轴连续功率 — 9 kW
总功率消耗 — 20 kVA
电压 — 400 V
频率 — 50 Hz

外形与重量
外形尺寸（长 x 宽 x 高） — 2.42 m x 2.20 m x 2.70 m
重量 — 4,300 kg

附加信息

• 可选线性滚子导轨以获得更静音运行（某些型号可用）
• 可选主轴和刀库配置（如 BT40、主轴升级或直接驱动 CTS）
• 可选测量与探测系统（Renishaw 探头、工具测量器、分度轴）及丰富的配件

技术规格

• 型号 — VECTOR 850 M SI
• 系列/类型 — 直立 C 型框架立式 CNC 中心（Vector M 系列）
• 行程 X/Y/Z — 850 / 550 / 550 mm
• 工作台尺寸 — 1.000 x 550 mm；承载 800 kg
• 刀库 — 双臂 24 位
• 标准控制 — Siemens SINUMERIK 828D
