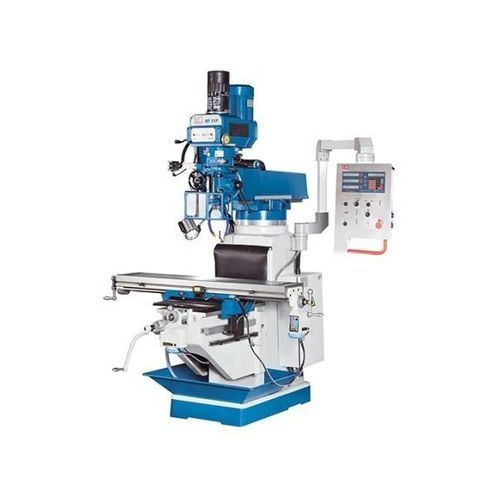

3轴铣床 MF 5 VP

通用用于钢材用于有色金属

产品概述
MF 5 VP 是一款面向工业加工的通用万能铣床，适用于钢材与有色金属加工。作为 MF 系列的顶级机型，配备 SK40 主轴接口，机身自重约增加 30% 以提升刚性。X、Y 轴采用无级可调进给装置；垂直铣头可旋转，提供宽广的主轴转速范围。标准配置包括四段自动主轴伸缩进给、气动刀具夹紧装置以及用于工件与夹具的大型固定工作台。

主要特点

• 带主轴伸缩进给的可旋转垂直铣头
• 气动刀具夹紧系统
• 主轴转速无级调速
• 工作台/轴向进给带快速进给功能
• 重型结构，导轨宽大

产品详情

• 额定电机功率：3.75 kW
• 主轴接口：SK 40（DIN 2080 / ISO 40）
• 三档自动主轴伸缩进给，具手动粗/微动进给切换
• 主轴伸缩配微米深度定位
• 主轴正反转切换开关
• 主轴制动
• 主轴转速无级可调
• 铣头可左右 ±90° 旋转
• X、Y 轴配 TV 1000 工作台进给（无级、带快速进给）
• 冷却系统与集屑槽
• 集中润滑装置

三轴位置显示器（X.Pos 3.2） — 功能与优势

• 提高定位精度
• 降低错误率并提升工艺可靠性
• 缩短周期时间，提高生产率
• 显示清晰，操作键便于使用
• 分辨率：0.01 / 0.005 mm
• 默认坐标与显示关闭时轴位置保持
• 钻孔圆周计算与计算器功能
• 可存储 10 把刀具，切换半径/直径，mm/英寸转换
• 免维护运行，便于扩展

标准配置

• 三轴位置显示器 X.Pos 3.2
• X、Y 轴 TV 1000 工作台进给
• 气动刀具夹紧
• 集屑槽
• 冷却系统
• 集中润滑
• 水平导轨防护罩
• 维护工具
• 使用说明书

技术参数
工作区域
工作台安装面积：1,370 mm x 250 mm
工作台最大承载：350 kg

行程
X 轴行程：800 mm
Y 轴行程：390 mm
Z 轴行程：380 mm

垂直铣头
主轴转速（垂直）：70 1/min - 3,600 1/min
主轴接口：SK 40（DIN 2080 / ISO 40）
主轴伸缩行程：127 mm

进给
主轴伸缩进给： (3) 0.04 / 0.08 / 0.15 mm/转

驱动功率
主驱动电机额定功率：3.75 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：2.54 m x 2.16 m x 2.24 m
重量：1,590 kg

特性 / 技术规格

• 型号：MF 5 VP
• 主轴接口：SK 40（DIN 2080 / ISO 40）
• 主电机：3.75 kW
• 主轴转速范围：70 - 3,600 1/min（无级）
• 主轴伸缩行程：127 mm；进给：0.04 / 0.08 / 0.15 mm/转
• 行程 X x Y x Z：800 x 390 x 380 mm
• 工作台尺寸：1,370 x 250 mm；最大载荷：350 kg
• 配置：铣头可倾斜 ±90°、气动刀夹、四段自动进给、TV 1000 工作台进给带快速进给、冷却系统、集屑槽、集中润滑、宽导轨
