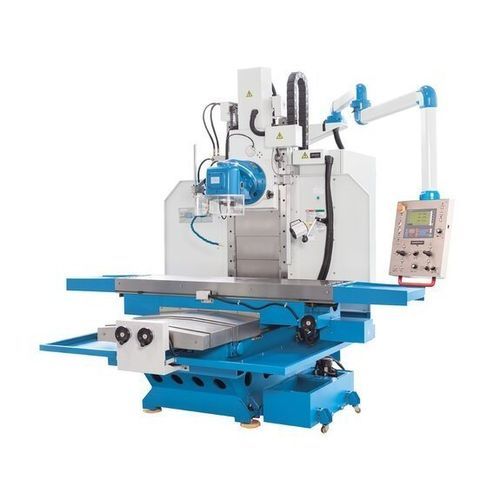

3轴数控铣床 Servomill® KB 1500

通用SK50用于重型加工

概述
Servomill® KB 1500 是一款采用伺服‑传统进给技术的卧式台式铣床，面向大型复杂工件的重切削加工。机床结构刚性高，导轨宽，驱动功率大。通用铣头可在两个平面内旋转并接受长铣轴以进行水平加工。电子限位和电子手轮在无需编程的情况下提供类似CNC的重复定位能力。

亮点

• 配备电子手轮的伺服进给技术
• 所有轴采用预压滚珠丝杠
• 每轴3 x 3电子限位
• 具备2个旋转轴的通用铣头（360°）
• 台面最大承载：1,500 kg
• 主轴转速无级可调，主轴接口 SK 50

工作区域
工作台尺寸：2.100 mm x 500 mm
台面最大负载：1.500 kg
T型槽数量：4 个位置
T型槽（宽 x 间距）：18 mm x 100 mm

行程
X轴行程：1.500 mm
Y轴行程：650 mm
Z轴行程：650 mm

主轴箱
低速范围：6 1/min - 300 1/min
高速范围：300 1/min - 1.500 1/min
主轴安装：SK 50
旋转角度：360 deg
主轴中心至台面距离：8 mm - 660 mm

快速移动
快速移动 X轴：6.000 mm/min
快速移动 Y轴：6.000 mm/min
快速移动 Z轴：3.000 mm/min
手轮刻度 X/Z/Y：0,01 mm

进给
进给速度 X轴：3.000 mm/min
进给速度 Y轴：3.000 mm/min
进给速度 Z轴：2.500 mm/min

驱动能力
主电机额定功率：15 kW
冷却泵电机：0,13 kW
进给转矩 X轴：18 Nm
进给转矩 Y轴：18 Nm
进给转矩 Z轴：23 Nm
X轴电机功率：3,6 kW
Y轴电机功率：4,6 kW
Z轴电机功率：3,6 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：3,22 m x 2,42 m x 2,8 m
重量：7.000 kg

结构与设计

• 刚性机床床身，大型夹装台在X和Y方向移动
• 强劲肋形机柱在Z方向引导通用铣头
• Y轴为非常宽的平导轨，X轴采用大型燕尾导轨以保证高刚性
• 大台面行程与夹紧面积，适用于大件或多件夹装
• 铣头在长平导轨上运行，并由配重支撑；水平长轴铣削配备对顶支撑

主轴与传动

• 通过变频器和两档传动实现的主轴转速调节以获得高转矩
• 通用铣头具有良好的平稳性与刚性
• 在90°和45°平面内可无级角度调节，并可摆至水平位置
• 对顶支撑导向用于长铣轴或同步加工

进给系统

• 强力伺服电机可实现无级进给速度和快速移动
• 所有轴采用预压循环滚珠丝杠，确保高精度、无背隙定位
• Z轴配有重量补偿以保证平稳运动

装备

• 标配控制台 X.Pos 3.2 及扩展功能
• 电子手轮与摇杆操作实现精确轴移动
• 电子限位：每轴3个位置可通过按键设置
• 主轴负载电子显示器
• 集中润滑系统、带移动罐的冷却系统、LED工作灯
• 提供丰富附件（刀具、轴、夹头等）

附加亮点

• 电子部件德国研发与制造
• 全轴定位控制以实现预选行程
• 预压无背隙滚珠丝杠
• 进给可与主轴转速同步
• 集成玻璃尺位置显示器

技术规格（概要）

• 型号：Servomill® KB 1500
• 台面：2.100 x 500 mm，4个T型槽（18 mm x 100 mm），最大台面载荷 1.500 kg
• 行程：X 1.500 mm / Y 650 mm / Z 650 mm
• 主轴安装：SK 50；转速范围：6 - 300 1/min（低），300 - 1.500 1/min（高）
• 快速移动：X/Y 6.000 mm/min，Z 3.000 mm/min
• 进给速度：X 3.000 mm/min，Y 3.000 mm/min，Z 2.500 mm/min
• 主电机：15 kW；冷却泵：0,13 kW
• 机床尺寸：约 3,22 m x 2,42 m x 2,8 m；重量约 7.000 kg
• 标准控制：X.Pos 3.2、电子手轮、摇杆、主轴负载指示器
