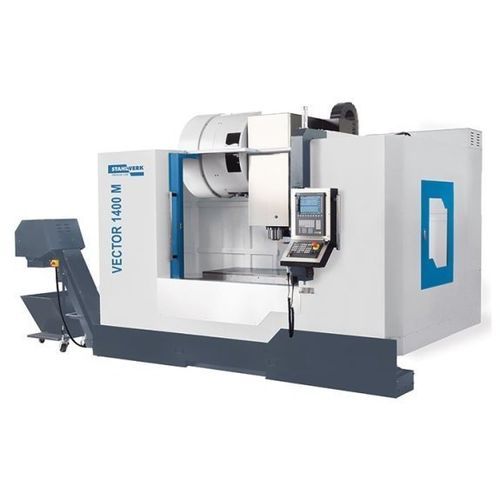

3轴CNC加工中心 VECTOR 1400 M Si立式SK4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- SK40
- 工具数量
- 24工具
- X轴
1,400 mm
(55.12 in)- Y轴
720 mm
(28.35 in)- Z轴
700 mm
(27.56 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
17 kW
(23.11 hp)- X轴进给速度
10,000 mm/min
(6.56 in/s)- Y轴进给速度
10,000 mm/min
(6.56 in/s)- Z轴进给速度
10,000 mm/min
(6.56 in/s)- 最大台面负荷
1,500 kg
(3,307 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
3.9 s
- 总重量
9,500 kg
(20,943.91 lb)- 整体长度
3.8 m
(12'05" )- 整体宽度
2.6 m
(8'06" )- 总高度
3.3 m
(10'09" )
产品介绍
产品概述
VECTOR 1300/1400 系列为立式加工中心，适用于大型与重型工件加工。采用低重心 Meehanite 铸件床身及高品质部件，在多班制生产中保持稳定精度。丰富的附件与自动化选项便于根据生产工艺定制配置。
要点
机床结构
高刚性
主轴
换刀系统
操作与可达性
CNC 配置与软件
技术规格
VECTOR 1300/1400 系列为立式加工中心，适用于大型与重型工件加工。采用低重心 Meehanite 铸件床身及高品质部件，在多班制生产中保持稳定精度。丰富的附件与自动化选项便于根据生产工艺定制配置。
要点
- 多轴承主轴以降低振动
- 主轴内冷（30 bar）以优化切屑排出
- 为多班制工业运行设计
- 多种定制与自动化选项
- 标准2年保修
机床结构
- 超宽立柱底座与大导轨间距，保证高速高精度加工时的刚性
- 采用 FEM 仿真设计以确保在实际负载下的机架稳定性
- 各轴采用全封闭滚柱线性导轨与精密滚珠丝杠，由伺服电机驱动
高刚性
- 加大导轨并配备附加导轨座以提升承载能力与刚性
- 预紧滚珠丝杠配备更大轴承以提高效率与寿命
主轴
- 主轴多重轴承支撑以吸收和分散切削力
- 设计减少负载下的热积累
- 大尺寸预紧轴承确保重切削时的径向稳定性
- 高温润滑剂保证在各种工作温度下的润滑与寿命
- 刀具在锥面与法兰接触面夹紧，保证主轴中的刀具保持力
换刀系统
- 高性能双臂换刀器以充分发挥加工中心产能
- 刀具/刀具换刀约1.8秒，刀屑/刀屑换刀约3.9秒（视配置而定）
- 标准24位刀库（可选扩展）
操作与可达性
- 全封闭工作区，配大门与侧门以便进入，保证安全与清洁
- 高低压电柜分离以减少热量积聚与噪音
- 电子手轮简化机床调试
- 集中自动润滑系统覆盖所有润滑点
CNC 配置与软件
- 标配控制 Siemens（如 SINUMERIK 828D）；可选高级控制方案
- 可选软件功能：3D 仿真、测量循环、高级表面加工、DXF 读取等
技术规格
- 工作区域：工作台尺寸 1.500 mm × 700 mm；工作台承载 1.500 kg；工件最大重量 1.500 kg；主轴鼻端至台面 150 mm – 850 mm；T 槽 6 槽（18 mm × 100 mm）
- 行程：X 1.400 mm；Y 720 mm；Z 700 mm
- 主轴：主轴转速 10.000 1/min；主轴接口 SK40（ISO 7388-1 / DIN 69871）
- 快速进给：24 m/min
- 切削进给：最高 10.000 mm/min
- 刀具：刀库 24 位；刀具尺寸 Ø×L 最⼤ 80 mm × 300 mm；换刀时间 刀屑/刀屑 3.9 s；刀具/刀具 1.8 s
- 精度：定位 ±0.005 mm；重复定位 ±0.003 mm
- 驱动功率：主轴连续功率 17 kW；X/Y/Z 轴电机各 5.5 kW
- 控制：Siemens
- 尺寸与重量：整机质量约 9.500 kg；外形 3.8 m × 2.6 m × 3.3 m
