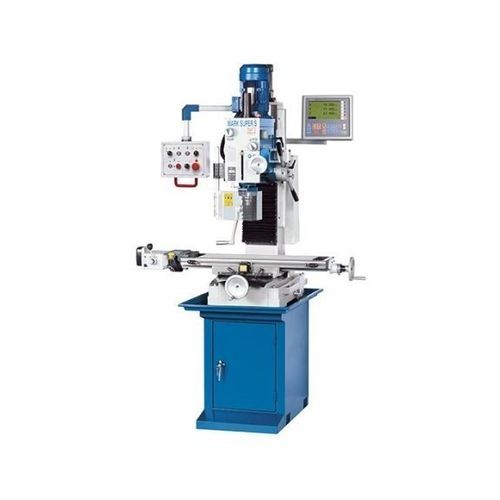

立式钻铣床 Mark Super S

3轴用于钢材变速

概述
Mark Super S 系列为紧凑型钻铣床，结合了强劲的驱动与宽广的转速范围。适用于钢材及有色金属的钻削与铣削，适配车间、维修部门、小批量生产与培训机构使用。

主要特点

• X 轴无级可调进给
• 带数字深度指示的自动钻孔进给
• 齿轮式铣头，适合高功率切削
• 可旋转铣头（±45°），适用范围广
• 无级主轴转速并带数字显示（SV 型号）

应用

• 单件加工与样机制造
• 小批量生产与维修作业
• 技术培训与教学车间

标准配置

• 三轴位置指示器 X.Pos 3.2
• 自动主轴进给
• 带储物舱的机座
• 工作台进给 TV 1000
• 13 mm 钻夹头
• 刀具夹头
• 操作手册

技术规格
工作区域
工作台尺寸：800 mm x 240 mm
钢材钻孔能力：32 mm
轴向铣削：32 mm
主头提升：350 mm
工作台 T 槽数量：3；T 槽（宽 x 间距）：14 mm x 80 mm

行程
X 轴行程（手动 / 自动）：560 / 480 mm
Y 轴行程：190 mm

立式铣头
主轴安装：MK4 (DIN 228)
主轴套直径 / 行程：75 mm / 120 mm
主轴鼻端到工作台距离：460 mm
跨距（throat）：258 mm
头部旋转范围：±45°
速度范围： (12) 75–3200 rpm

进给
主轴套进给：0.10; 0.18; 0.26 mm/转

驱动功率
主驱动电机额定功率：1.5 / 1.1 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：1.25 m x 0.95 m x 2.13 m
净重：380 kg

技术概要

• 型号：Mark Super S（SV 选件提供无级调速）
• 类型：用于钢与有色金属的钻铣床
• 工作台：800 x 240 mm
• 钻孔能力：32 mm
• 主轴安装：MK4
• 主轴套行程 / 直径：120 mm / 75 mm
• 速度挡位：12（75–3200 rpm）
