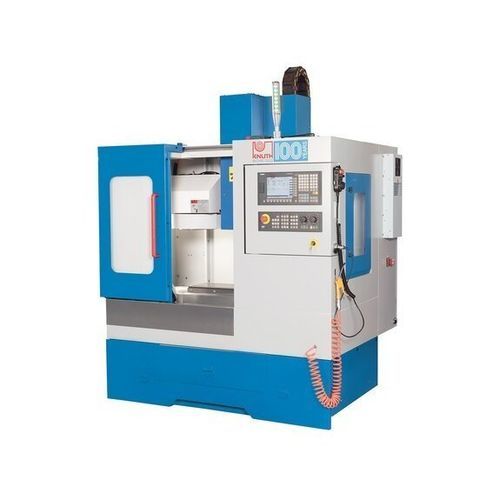

3轴CNC加工中心 LabCenter 350 Advanced

立式SK3012工具

概述
LabCenter 350 Advanced 是一款紧凑型立式加工中心，专为 CNC 培训与小批量生产设计。其具备生产级功能并配备直观的 SINUMERIK 808 控制系统，适用于教学环境及轻型工业加工场景。

主要特性

• 占地小，适合培训室和空间受限的车间
• 标配高品质组件与完善设备
• SINUMERIK 808D ADVANCED 控制，操作和编程直观
• 12 位水平刀库，支持快速换刀与柔性生产

机床结构

• 铸铁床身提供刚性且抑振的基础
• 大尺寸优质部件确保长期加工精度
• 各轴采用带防护罩的精密直线导轨
• 预载滚珠丝杠保证精度、动态性能和耐久性
• Z 轴平衡装置确保刀头细微且快速的运动响应
• 工作台：大夹紧面，台面承载 100 kg；3 条 T 槽
• 封闭防护罩，前滑门及侧窗便于安全操作与维护

主轴与驱动

• SK 30 主轴接口，刀具通用性高
• 多轴承带传动主轴单元，最高转速可达 6,000 rpm

自动换刀装置

• 12 位水平转盘式刀库，提高生产率与灵活性
• 水平结构坚固，无需额外抓手
• 刀具换刀时间（刀/刀）：约 12 s

配置与维护

• 电子手轮便于快速且精确的装调
• 自动集中润滑系统保证润滑可靠
• 电子元件置于封闭控制柜内并配备换热器以控温
• 操作位置配备气动吹枪，便于装夹与清洁
• 标配工作灯与三色信号灯

控制系统

• SINUMERIK 808D ADVANCED — 统一的操作与编程理念，适合教学与要求高的铣削任务
• 编程引导与说明便于掌握 CNC 基础

技术参数
工作区
工作台尺寸：600 mm x 240 mm
工作台承载：100 kg
主轴端面至台面距离：100 mm - 420 mm
T 槽数量：3

行程
X 轴行程：350 mm
Y 轴行程：240 mm
Z 轴行程：400 mm

主轴
主轴转速：6,000 1/min
主轴接口：SK 30

进给
快速进给：6,000 mm/min

刀具
刀位数量：12 位
刀具直径：60 (200) mm
刀具最大重量：5 kg
换刀时间（刀/刀）：12 s

精度
重复定位精度：0.015 mm
定位精度：0.01 mm

功率
主电机持续功率：2.2 kW
总功率消耗：6 kVA
X 轴电机功率：1 kW
Y 轴电机功率：1 kW
Z 轴电机功率：1.75 kW

外形尺寸与重量
外形尺寸（长×宽×高）：1.75 m x 1.35 m x 2.2 m
重量：1,260 kg
