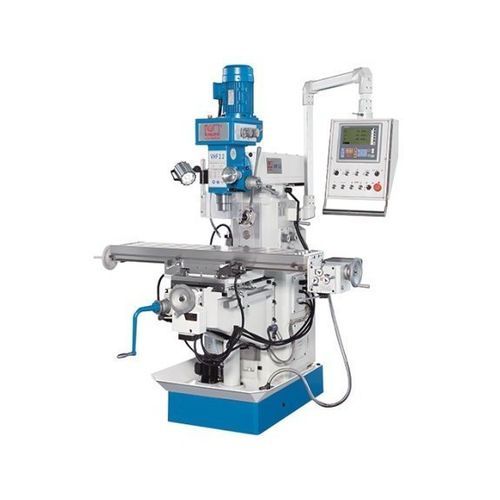

3轴铣床 VHF 2.2

通用用于钢材自动供料

描述
VHF 2.2 通用铣床具有较大行程，并配备垂直和水平主轴，且各自独立驱动以实现强劲切削。立式头可倾斜（±45°），主轴套可移动。本系列机床适用于维修车间和培训车间。

亮点

• 可倾斜的立式铣头
• X、Y 轴自动进给
• 带对刀架的卧式主轴
• 标准配件包齐全

工作区
钢材钻孔能力: 30 mm
最大柄部铣刀直径: 25 mm
钢材攻丝能力: M16
最大端面铣刀直径: 100 mm
台面安装面积: 1.270 mm x 280 mm
台面最大承载: 150 kg

行程
X 轴行程: 700 mm
Y 轴行程: 210 mm
Z 轴行程: 310 mm

立式铣头
主轴转速（立式）: 115 1/min - 1.750 1/min
主轴锥度: SK 40 DIN 2080
主轴套行程: 120 mm
悬臂距: 200 mm - 650 mm
主轴端面至台面距离: 50 mm - 375 mm
铣头旋转范围: ±45°

快进
Z 轴快进: 380 mm/min

卧式铣主轴
主轴转速（卧式）: 40 1/min - 1.300 1/min
主轴锥度: ISO 40
卧式主轴至台面距离: 0 mm - 310 mm

进给
X 轴进给速度: 16 mm/min - 380 mm/min
Y 轴进给速度: 0 mm/min - 700 mm/min

驱动功率
卧式主轴电机额定功率: 2.2 kW
立式主轴电机额定功率: 0.85 kW - 1.5 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）: 1.7 m x 1.45 m x 2.45 m
重量: 1.400 kg

产品详情

• 通过标准化的 VHF 组件和大批量生产实现良好性价比
• 高强度带肋铸铁机床床身，极为坚固
• 精密研磨导轨并经表面淬火，确保持久精度与耐磨性
• 铣台具有较大装夹面积
• 立式与卧式主轴各自独立驱动并配齿轮箱，以获得最大切削力
• 立式头可双向倾斜 ±45°；主轴套进给可由手柄或精细进给手轮控制
• 使用卧式主轴时，上横梁/头部组件可在立柱上旋转 ±180°
• 标准外部轴承支撑，带青铜滑动轴承，适于卧式主轴长刀轴支承
• X 轴带手动变速箱的进给系统，Y 轴为无级可变进给装置
• 工作台升降通过自动进给，精密进给通过手轮进行
• 带位置指示器的可倾操作面板，提升操作舒适性
• 标准配置含冷却系统和切屑盘

标准装备

• 三轴测量显示器 X.Pos 3.2
• 冷却系统
• 工作灯
• 操作工具
• 使用手册
• M16 拉杆
• 卧式铣削外部轴支撑
• 切屑盘
• 刀轴 Ø 27 mm

技术规格

• 类型: 通用铣床
• 型号: VHF 2.2
• 立式主轴安装: SK 40 (DIN 2080)
• 卧式主轴安装: ISO 40
• 立式主轴转速范围: 115 - 1.750 1/min
• 卧式主轴转速范围: 40 - 1.300 1/min
• 行程 (X x Y x Z): 700 mm x 210 mm x 310 mm
• 台面尺寸: 1.270 mm x 280 mm
• 最大台面承载: 150 kg
• 主轴功率: 卧式 2.2 kW; 立式 0.85 - 1.5 kW
• 外形尺寸 (L x W x H): 1.7 m x 1.45 m x 2.45 m
• 重量: 1.400 kg
