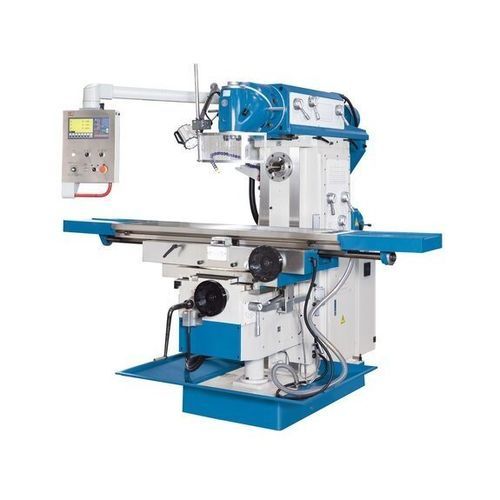

3轴铣床 UWF 6

卧式立式通用

概述
UWF 6 是 UWF 系列中最大的万能铣床。该机型适用于大工件的传统铣削，加长的行程、宽大的工作台及垂直/水平主轴配置使其在多种加工工况中具有较高的适应性与灵活性。

主要特点

• 双级可转的万能铣头（360°）
• 带独立驱动的水平铣削主轴
• 可倾斜工作台（可达45°）
• 全轴伺服进给并具备高速快进
• 标准配置完善（冷却装置、排屑盘、三轴位置显示等）

工作区域
工作台尺寸：1.600 mm x 360 mm
工作台承载（最大）：500 kg
T 槽数量：3
T 槽（宽 x 间距）：18 mm x 80 mm

行程
X 轴行程：1.300 mm
Y 轴行程：300 mm
Z 轴行程：400 mm

铣头
转速范围（竖向）：60 1/min - 1.750 1/min
主轴形式：SK 50（DIN 2080）
旋转角度：360°
上横梁行程：550 mm
主轴中心距工作台：190 mm - 590 mm

快进
X 轴快进：1.200 mm/min
Y 轴快进：800 mm/min
Z 轴快进：600 mm/min

水平铣削主轴
主轴转速（水平）：60 1/min - 1.800 1/min
主轴形式：SK 50（DIN 2080）
水平主轴至台面距离：20 mm - 420 mm
主轴轴线至上横梁距离：200 mm

进给
X 轴进给速度：30 mm/min - 750 mm/min
Y 轴进给速度：20 mm/min - 500 mm/min
Z 轴进给速度：15 mm/min - 375 mm/min

驱动功率
水平主轴电机功率：5.5 kW
垂直主轴电机功率：4 kW

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：2.52 m x 2.10 m x 2.00 m
净重：约 2,950 kg

标准配置与结构特点

• HT-200 灰口铸铁床身，带加强筋以提高刚性
• 淬硬并研磨的导轨以保证长期精度
• 可倾斜至 45° 的大工作台，便于角度加工与夹紧
• 垂直与水平主轴采用独立驱动与变速箱
• 水平主轴配有标准对顶支承及青铜滑动轴承
• 三轴位置显示、刀具记忆及 mm/in 换算功能
• 冷却系统、排屑盘与工作灯为标准配置

技术规格

• 型号：UWF 6
• 类型：万能铣床
• 工作台：1.600 x 360 mm
• 工作台承载：500 kg
• 行程（X / Y / Z）：1.300 / 300 / 400 mm
• 快进（X / Y / Z）：1.200 / 800 / 600 mm/min
• 垂直主轴：SK 50（DIN 2080），60–1.750 1/min，电机 4 kW
• 水平主轴：SK 50（DIN 2080），60–1.800 1/min，电机 5.5 kW
• 上横梁行程：550 mm
• 主轴中心至工作台：190–590 mm
• 外形尺寸：2.52 m x 2.10 m x 2.00 m
• 净重：约 2.950 kg
