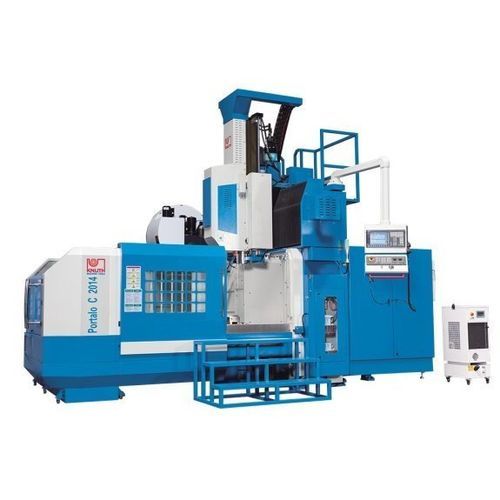

3轴CNC加工中心 Portalo C 3019立式移动台式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 移动台式
- 主轴头
- SK50
- 工具数量
- 24工具
- 应用
- 用于重型作业, 用于大型工件
- 其他特性
- 精准, 变速
- X轴
3,100 mm
(122.05 in)- Y轴
1,900 mm
(74.8 in)- Z轴
900 mm
(35.43 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
26 kW
(35.35 hp)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
10 m/min
- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.005 mm
(0.0002 in)- 总重量
22,000 kg
(48,501.7 lb)- 整体长度
8.5 m
(27'10" )- 整体宽度
4.3 m
(14'01" )- 总高度
4.8 m
(15'08" )
产品介绍
产品概述
Portalo C 3019 CNC 是一款门式（桥式）CNC 加工中心，专为大型、重型工件的精密加工而设计。固定门架与可移动工作台相结合，适用于重切削以及复杂模具和冲压件的高速精加工。标准配置覆盖刀具与工件测量、切屑排出及维护自动化功能。
主要特点
产品详情
门架与导轨
主轴
换刀机构
数控与软件
配置
技术规格
Portalo C 3019 CNC 是一款门式（桥式）CNC 加工中心，专为大型、重型工件的精密加工而设计。固定门架与可移动工作台相结合，适用于重切削以及复杂模具和冲压件的高速精加工。标准配置覆盖刀具与工件测量、切屑排出及维护自动化功能。
主要特点
- 宽大的加工区域与高台面承载能力
- 适合重切削的刚性固定门架
- 24 位快速换刀库
- Renishaw 刀具与工件测量系统
- Siemens 控制与可靠的伺服驱动部件
产品详情
门架与导轨
- 固定门架配合可移动工作台，可加工超大、超重工件
- 线性导轨与平导/箱型导轨组合，确保寿命、刚性及更高加工速度
- 预压球面丝杠与 Siemens 伺服电机，保证各轴的动态进给与快速移动
主轴
- 高功率驱动与宽速域，提供重切削所需的转矩余量
换刀机构
- 24 位坚固换刀器，双臂夹持实现生产中快速、灵活的换刀
数控与软件
- Siemens 828D 控制：直观的编程功能；随附 Siemens Shopmill 软件
配置
- 大型滑动门便于进入工作区与装夹
- Renishaw 系统用于刀具与工件测量，提高效率并减少停机
- 强力冷却系统与切屑输送装置
- 自动集中润滑系统，简化日常维护
技术规格
- 工作区域 — 工作台尺寸：3000 mm x 1500 mm；工作台最大承载：9000 kg；主轴端到台面距离：150 mm - 1050 mm；立柱间距：1900 mm。
- 行程 — X轴：3100 mm；Y轴：1900 mm；Z轴：900 mm。
- 主轴 — 主轴转速：6000 1/min；主轴接口：SK 50 ISO 7388-1 (DIN 69871)；主轴直径：190 mm。
- 快速移动 — X/Y：12 m/min；Z：10 m/min。
- 进给 — 工作进给：8000 mm/min。
- 刀库 — 刀位数：24（换刀器）。
- 精度 — 定位精度：0.005/300 mm；重复定位精度：0.005/1000 mm。
- 驱动功率 — 主轴额定功率：26 kW；主轴连续负载：22 kW。
- 尺寸与重量 — 外形（长 x 宽 x 高）：8.5 m x 4.3 m x 4.8 m；重量：22000 kg。
