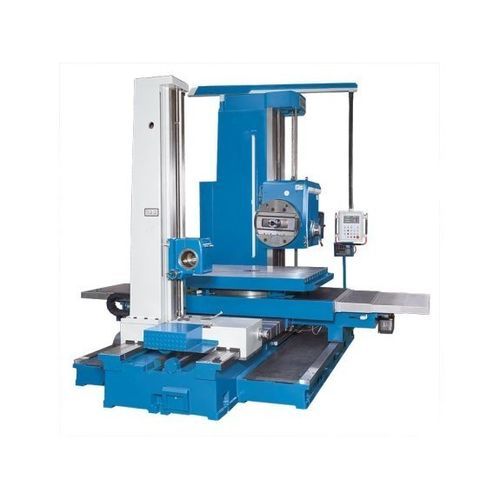

传统型镗削-铣削中心 BO 130

卧式立柱

产品描述
BO 130 是一款固定立柱的传统镗铣床，适用于重达 10 吨的工件的水平多面钻削与铣削加工。可移动工作台可实现 360° 旋转，钻头沿立柱移动，主轴在 W 轴方向具有较长行程。高功率驱动、各轴自动进给及快速位移可实现高效切屑排出和较短的非生产时间。该机还配备长行程的端面滑板以进行端面加工。

主要特点

• 配有 W 轴及长行程端面滑板的大型工作空间
• 带螺纹加工装置
• 带指示装置的四位索引回转夹具台
• 所有导轨均配不锈钢伸缩防护罩

技术参数（摘要）

• 型号：BO 130
• 钻孔能力：60 mm
• 主轴直径：130 mm（主轴接口 SK 50）
• 工作台装配面积：1,600 mm x 1,800 mm
• 工作台承载能力：10,000 kg
• 工作台旋转：4 x 90°（可旋转 360°）
• 主轴轴线至工作台面距离：0 mm – 1,800 mm
• 回转工作台转速：1.2 1/min
• 行程 X/Y/Z/W：2,000 / 1,800 / 1,500 / 900 mm
• 端面滑板行程：250 mm
• 主轴速度范围：4 – 800 1/min；主轴最大扭矩：3,136 Nm
• 端面滑板速度：2.5 – 125 1/min；端面滑板最大扭矩：4,900 Nm
• 快速进给 X/Y/W：2,500 mm/min
• 各轴进给范围 X/Y/Z/W：0.01 mm/R – 6 mm/R；端面进给：0.08 mm/min – 12 mm/min
• 读数精度（光学）：0.005 mm；镗孔精度：H7 Ra-1.6 µm
• 主驱动电机功率：15 kW；伺服驱动：5.5 kW；液压泵电机：0.37 kW
• 外形尺寸（长 x 宽 x 高）：7.03 m x 4.66 m x 3.8 m；重量：29,300 kg

标准配置

• 3 轴位置显示器 X.Pos 3.2（新一代，带回转功能）
• 定位楔
• 集中润滑系统
• 工作灯
• 基础螺栓
• 操作工具与使用手册

可选项

• 用于面盘的镗削/铣削刀具夹持器（BO 130）
• BO 130 镗头
• BO 130 的 B 轴数显选件
• 尾座 — 高度 2600 mm；套筒孔径 220 mm；行程 1800 mm；床身上移动距离 600 mm；电机 1.1 kW；重量 800 kg
• 各类回转工作台、分割头、虎钳、卡盘及夹紧套件
