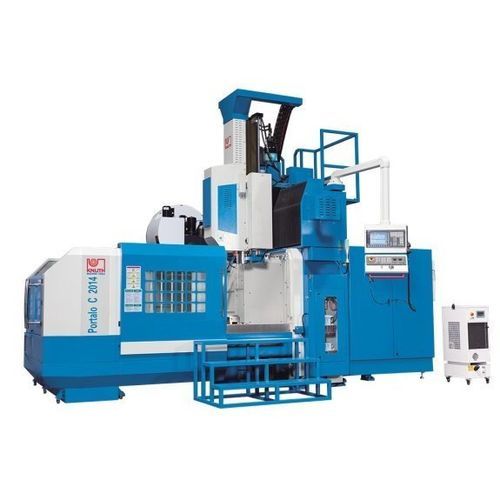

3轴CNC加工中心 Portalo C 4022 CNC立式移动台式龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 移动台式
- 主轴头
- SK50
- 工具数量
- 24工具
- 应用
- 用于重型作业, 用于大型工件
- 其他特性
- 高速
- X轴
4,200 mm
(165.35 in)- Y轴
2,500 mm
(98.43 in)- Z轴
1,000 mm
(39.37 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
26 kW
(35.35 hp)- X轴进给速度
12 m/min
- Y轴进给速度
12 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
10,000 kg
(22,046 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.005 mm
(0.0002 in)- 总重量
34,000 kg
(74,957.17 lb)- 整体长度
10 m
(32'09" )- 整体宽度
5.1 m
(16'08" )- 总高度
4.9 m
(16'00" )
产品介绍
概述
门式立式加工中心 Portalo C 4022 CNC 专为大型、重型工件的精密加工而设计。固定门架与移动工作台的布局适用于大量切削加工以及复杂模具的高速精加工。模块化的标准配置便于按生产需求进行定制。
主要特点
门架
主轴
换刀装置
控制
配置
技术规格
门式立式加工中心 Portalo C 4022 CNC 专为大型、重型工件的精密加工而设计。固定门架与移动工作台的布局适用于大量切削加工以及复杂模具的高速精加工。模块化的标准配置便于按生产需求进行定制。
主要特点
- 工作台高承载能力，适应重型工件
- 宽大的加工范围
- 刚性固定门架结构
- 24位快速换刀箱
- Renishaw 工具与工件测量探头
门架
- 为长行程和重切削设计的高刚性门架及导向方案
- 线性导轨与平导轨组合，延长使用寿命、提高加工速度并保持刚性
- 预紧滚珠丝杠与 Siemens 伺服电机，保证各轴的动态进给与快速位移
主轴
- 高驱动功率与宽转速范围，提供重切削所需的扭矩余量
换刀装置
- 坚固的 24 位换刀装置，双臂夹持器实现生产中灵活快速的刀具更换
控制
- Siemens 828D 控制系统，具有直观的编程功能和完善的服务支持
- 标配 Siemens Shopmill 软件，简化复杂轮廓的编程
配置
- 大型滑动门便于进入工作区和装夹
- Renishaw 测量系统用于刀具与工件测量，可减少调整时间与废品率
- 强力冷却系统与排屑输送机用于切屑处理
- 自动集中润滑系统便于维护
技术规格
- 工作台尺寸：4.000 mm x 1.800 mm
- 工作台最大承载：10.000 kg
- 主轴鼻端至台面距离：200 mm - 1.200 mm
- 立柱间距：2.200 mm
- X 轴行程：4.200 mm
- Y 轴行程：2.500 mm
- Z 轴行程：1.000 mm
- 主轴转速：6.000 1/min
- 主轴接口：SK 50 ISO 7388-1 (DIN 69871)
- 主轴直径：190 mm
- X 轴快移：12 m/min
- Y 轴快移：12 m/min
- Z 轴快移：10 m/min
- 加工进给：8.000 mm/min
- 刀库位数：24 位
- 定位精度：0,005/300 mm
- 重复定位精度：0,005/1000 mm
- 主电机额定功率：26 kW
- 主电机连续载荷功率：22 kW
- 外形尺寸（长 x 宽 x 高）：10 m x 5,1 m x 4,9 m
- 重量：34.000 kg
