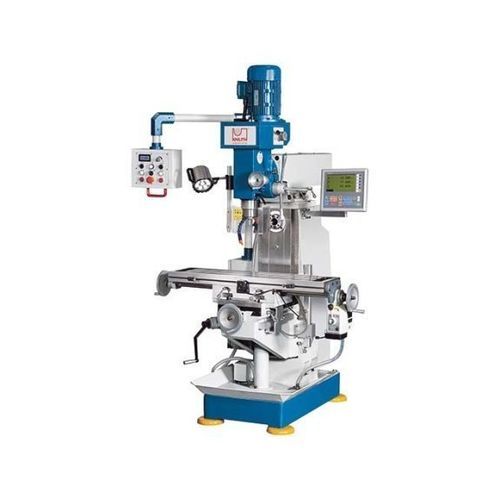

3轴铣床 VHF 1.1

卧式立式通用

描述
VHF系列通用铣床配备横向主轴、可旋转的立铣头和大型夹具工作台。主轴转速和X轴进给可无级调速。凭借完整的标准配置，该机型适用于培训部门、维修车间和模型制作车间的多种应用。

重点

• 可旋转的刀头，带手动主轴套进给
• 带独立驱动的横向铣削主轴
• 主轴速度无级可调
• X轴进给（自动进给 + 无级变速）
• 标准配置齐全（冷却系统、切屑盘、工作灯、操作工具）

工作区域
钻孔能力 : 25 mm
钢材最大铣削直径 : 18 mm
工作台安装面积 : 1.000 mm x 240 mm
工作台最大承载 : 150 kg
工作台角度调节最大值（左/右） : 30°/40°

行程
X轴行程 : 535 mm
Y轴行程 : 160 mm
Z轴行程 : 300 mm

立式铣头
主轴转速（立式） : 100 1/min - 2.000 1/min
主轴锥度 : SK 40 DIN 2080
主轴套行程 : 120 mm
伸出距离 : 200 mm - 700 mm
主轴端到工作台表面距离 : 65 mm - 385 mm

横向铣削主轴
主轴转速（横向） : 60 1/min - 1.350 1/min
横向主轴到工作台表面距离 : 0 mm - 300 mm

驱动功率
横主轴电机额定功率 : 2,2 kW
立主轴电机额定功率 : 1,5 kW

尺寸与重量
外形尺寸（长 x 宽 x 高） : 1,38 m x 1,22 m x 2,15 m
重量 : 1.000 kg

技术参数 / 规格

• 型号：VHF 1.1
• 主轴安装：SK 40（立式）；横向主轴为独立驱动
• 立式主轴转速范围：100 - 2.000 1/min；横式主轴转速范围：60 - 1.350 1/min
• 主轴套行程：120 mm
• 工作台面积：1.000 mm x 240 mm；工作台最大承载：150 kg
• 工作台角度调节：最高 30°/40°（左/右）
• 行程（X / Y / Z）：535 mm / 160 mm / 300 mm
• 横向主轴到工作台距离：0 - 300 mm
• 主轴端到工作台距离：65 - 385 mm
• 电机功率：横 2,2 kW；立 1,5 kW
• 外形尺寸：1,38 m x 1,22 m x 2,15 m；重量：1.000 kg
• 标配：冷却系统、切屑盘、可旋转刀头、X轴自动进给、工作灯、操作工具
