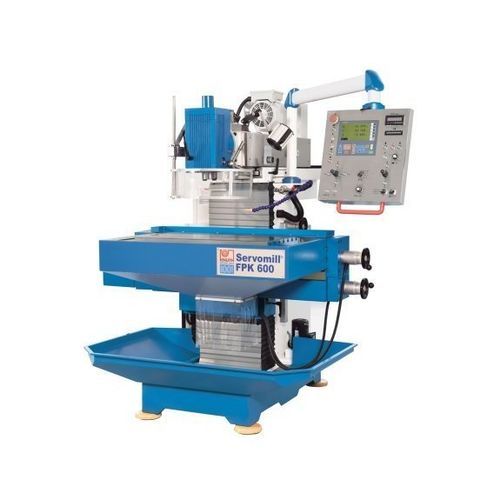

3轴数控铣床 Servomill® FPK 600

立式用于模具

简要说明
该通用工具/模具铣床适用于工具制造、生产和培训。紧凑的控制台式结构提供灵活性并便于操作。配备电子限位、电子手轮及附加铣削功能，Servomill® 即使在无需编程的情况下也能实现许多 CNC 大批量生产技术的优势。

主要特点

• 带电子手轮的伺服进给
• 所有轴上采用预压滚珠丝杠
• 每轴三位置电子限位
• 大型垂直控制台和带7条T型槽的工作台
• 垂直和水平主轴（SK40）
• 主轴无级变速

结构与设计
控制台式机身采用灰铸铁，确保刚性、定位精度和耐久性。操作元件集中布局，符合人体工程学。坚固的箱型导轨保证尺寸稳定性和较高承载能力。

主轴与传动
主轴齿轮箱集成于上横梁，实现高效且低振动的动力传递。两级硬化研磨齿轮提供宽广的无级速度范围。立式铣头可双侧摆动并可拆卸以便接近水平主轴；可选尾座用于长轴加工。

进给
强力伺服电机实现所有轴的无级调速工作进给与快速进给。预压滚珠丝杠确保无背隙的精确定位并降低磨损。

配置
标配包括高效冷却系统、LED 工作照明、带长轴与夹头的工装套件，以及可选的集中润滑系统。

Servomill — 电子与控制亮点

• 电子系统德国开发与制造
• 支持所有轴的预设路径位置控制
• 无反向间隙的预压滚珠丝杠
• 所有轴配伺服电机：无级进给、快速进给及速度控制
• 主轴负载电子指示
• 所有轴带电子手轮并可通过摇杆控制
• 集成玻璃尺位置显示（X.Pos 3.2）
• 进给可与主轴速度同步

附加功能

• X.pos 3.2 位置指示器（新一代）
• 操作直观，控制布局实用
• 任意轴可一键设定限位（每轴3个位置）
• 进给驱动系统接近免维护

技术参数

• 型号：Servomill® FPK 600
• 工作台：850 × 450 mm；立式工作台：1,190 × 250 mm；最大承载：300 kg；工作台T型槽：7 条（14 × 63 mm）；立式工作台T型槽：3 条（14 × 63 mm）
• 行程 (X / Y / Z)：600 / 450 / 450 mm
• 主轴转速：40 – 2,000 1/min；主轴接口：SK 40（DIN 2080）；摆动角度：90°；主轴套筒行程：60 mm；主轴端面至工作台：50 – 500 mm；主轴中心至立柱：170 – 620 mm
• 快速进给 X / Y / Z：1,200 mm/min
• 工作进给 X / Y / Z：10 – 1,000 mm/min
• 驱动功率：主电机 5.5 kW；冷却泵 0.13 kW；进给扭矩 X / Y / Z：10 / 10 / 15 Nm
• 外形尺寸（长 × 宽 × 高）：1.6 m × 1.8 m × 2 m；重量：1,750 kg
