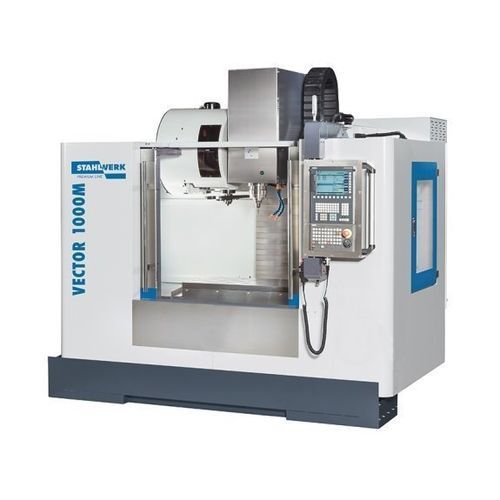

立式CNC加工中心 VECTOR 1000 M SiSK4024工具紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 卧式／立式
- 立式
- 主轴头
- SK40
- 工具数量
- 24工具
- 其他特性
- 紧凑型
- X轴
1,000 mm
(39.37 in)- Y轴
550 mm
(21.65 in)- Z轴
550 mm
(21.65 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
9 kW
(12.24 hp)- X轴进给速度
36,000 mm/min
(23.62 in/s)- Y轴进给速度
36,000 mm/min
(23.62 in/s)- Z轴进给速度
15,000 mm/min
(9.84 in/s)- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
1.8 s
- 总重量
4,600 kg
(10,141.26 lb)- 整体长度
2.6 m
(8'06" )- 整体宽度
2.2 m
(7'02" )- 总高度
2.7 m
(8'10" )
产品介绍
概述
VECTOR 1000 M SI 为一体化预配置的紧凑型立式CNC加工中心，面向复杂生产任务。基于 FEM 分析设计并在严格质控下制造，机身采用 Meehanite 铸造与三角形（delta）立柱结构以提高刚性，组件与布局适合多班次运行及自动化集成。
主要特性
机床结构与构件
主轴与刀具
控制与软件 — Siemens Sinumerik 828D
技术参数
应用与可配置项
VECTOR 1000 M SI 为一体化预配置的紧凑型立式CNC加工中心，面向复杂生产任务。基于 FEM 分析设计并在严格质控下制造，机身采用 Meehanite 铸造与三角形（delta）立柱结构以提高刚性，组件与布局适合多班次运行及自动化集成。
主要特性
- Meehanite Y 形加宽立柱以提升机体刚性
- 主轴内 30 bar 冷却（CTS）选项，改善切屑排出与表面质量
- 24 刀位双臂刀库以提高刀具容量
- 高快速进给与切削进给以优化加工周期
- 配备 Siemens Sinumerik 828D 控制系统，支持 ShopMill 与 ProgramGUIDE
机床结构与构件
- 刚性 C 形机身，低重心，紧凑占地设计
- 30 mm 预压滚珠丝杠与数字驱动包，实现高转矩与稳定的工作台导向
- X/Y/Z 轴采用线性/滚子导轨以降低摩擦、提高精度
- 主轴多轴承支撑以有效吸收切削力
主轴与刀具
- 主轴接口：SK40 ISO 7388-1（DIN 69871）
- 主轴转速：最高 10,000 min⁻¹；恒定扭矩：57 Nm；主轴轴承：7012 × 4
- 刀库：双臂，24 位；刀具最大 Ø×L：80 × 350 mm；最大刀具重量：7 kg
- 换刀时间：刀对刀 1.8 s，刀片对刀片 3.9 s
- 可选通过主轴的 30 bar 内部冷却（CTS）以实现高压送冷
控制与软件 — Siemens Sinumerik 828D
- 紧凑、可靠的面板式 CNC，ShopMill 便于单件编程，ProgramGUIDE 便于批量生产
- SINUMERIK MDynamics 与 Advanced Surface 用于优化表面质量
- Animated Elements、测量循环、DXF 读取器及四轴同时插补
- 支持 USB、CF、以太网数据传输
技术参数
- 工作区
工作台尺寸：1,100 × 550 mm
工作台承载：800 kg
主轴鼻端至工作台距离：150–700 mm
主轴中心至立柱距离：619 mm - 行程
X：1,000 mm；Y：550 mm；Z：550 mm
导轨类型：Roller（线性滚子导轨） - 主轴
转速：10,000 min⁻¹；接口：SK40；扭矩：57 Nm；轴承：7012 × 4；驱动方式：皮带（Riemenantrieb） - 进给
快速进给 X/Y：36,000 mm/min；快速进给 Z：15,000 mm/min；切削进给：最高 10,000 mm/min - 刀具
双臂刀库 24 位；刀具 Ø×L 最大值：80×350 mm；刀具最大重量：7 kg；换刀时间：1.8 s / 3.9 s - 精度
重复定位精度：±0.003 mm；定位精度：±0.005 mm - 驱动与电源
主电机连续功率：9 kW；总功率约：20 kVA；电压：400 V；频率：50 Hz - 外形与重量
外形 (L×W×H)：2.62 × 2.2 × 2.7 m；重量：≈4,600 kg
应用与可配置项
- 批量铣削、模具与工装制造、需多班次保持精度的精密零件加工
- 可选项：主轴转速升级、BBT/HSK 接口、分度台、Z 行程加长、机器人/自动化集成及测量探头
