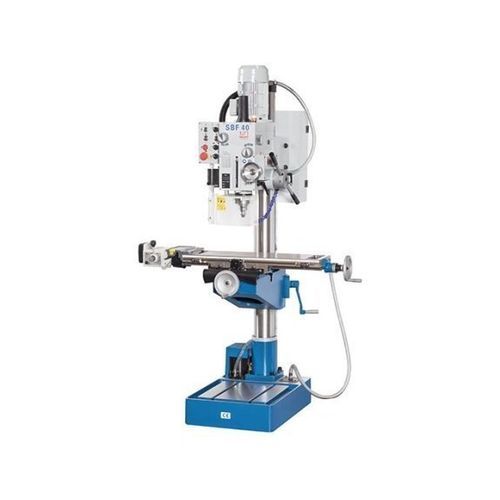

立式钻铣床 SBF 40 TV 1000

用于钢材变速紧凑型

产品概述
SBF 40 TV 1000 是一款为车间和小批量生产设计的钻铣复合机。该机在钢材上具有较强的钻削能力，并可对钢材和有色金属进行铣削，提供结构紧凑、转速范围宽且进给可调的解决方案。

亮点

• 用于坐标钻孔和轻度铣削的X轴无级变速进给
• 带深度指示的自动钻进给
• 用于强力切屑切除的齿轮箱式铣头
• 可旋转头可实现±45°倾角加工

产品详情

• 集钻孔与铣削功能于一体，提升车间加工灵活性
• 大型复合滑动工作台，X轴具自动无级变速进给
• 油浴润滑齿轮箱，运行平稳、使用寿命长
• 高质量主轴轴承，适应长期高负荷运转
• 手动钻进可通过手轮切换为精细进给
• 可控的三档自动进给
• 齿轮头与工作台高度可调
• 工作台导轨可通过楔形垫片精密调节
• 齿轮头可双向旋转；刀具安装由M16拉杆固定
• 具有攻丝功能并集成冷却系统

技术参数（节选）
工作区
工作台安装面: 730 mm x 210 mm
工作台最大承载: 100 kg
工作台T型槽数量: 3
T型槽（宽 x 间距）: 14 mm x 63 mm
底座T型槽（数量）: 2
底座T型槽（宽 x 间距）: 14 mm x 200 mm
主轴行程: 120 mm
喉深: 278 mm
立柱直径: 115 mm
主轴端至工作台面距离: 600 mm
主轴端至底座距离: 1,180 mm
钢材钻削能力（ST37）: 40 mm
头部旋转范围: ±45°
钢材攻丝能力（ST37）: M16

行程
X轴行程: 500 mm
Y轴行程: 190 mm
Z1 / Z2轴行程: 530 mm

主轴
转速范围: 75 1/min - 3,200 1/min
主轴安装: MK 4 (DIN 228)

快速进给
快速进给: 600 mm/min

进给
工作进给: 0 mm/min - 420 mm/min（X轴无级变速）

驱动功率
主电机额定功率: 1.5 / 1.1 kW
冷却泵电机额定功率: 0.04 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）: 0.83 m x 0.76 m x 1.85 m
重量: 390 kg

特性 / 技术规格

• 型号: SBF 40 TV 1000
• 类型: 钻铣复合机 / 通用铣削-钻削机
• 工作台面积: 730 x 210 mm; 3 条 T 型槽
• 工作台最大承载: 100 kg
• 行程 (X / Y / Z): 500 mm / 190 mm / 530 mm
• 主轴行程: 120 mm; 喉深: 278 mm
• 主轴转速范围: 75 - 3,200 1/min; 主轴安装: MK4 (DIN 228)
• 钢材钻削能力: 40 mm; 攻丝能力: M16
• 快速进给: 600 mm/min; 工作进给: 0 - 420 mm/min
• 主电机: 1.5 / 1.1 kW; 冷却泵: 0.04 kW
• 尺寸: 0.83 x 0.76 x 1.85 m; 净重: 390 kg
