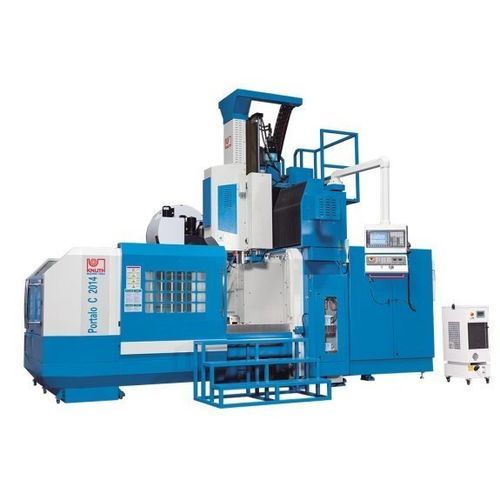

3轴数控铣床 Portalo C 2014 CNC

立式移动台式龙门式

概述
Portalo C 2014 CNC 是一款用于大型与重型工件精密加工的龙门式CNC铣床。机床采用固定龙门与可移动工作台的结构，适用于重切削和高速度加工复杂模具与型腔。丰富的标准配置可根据生产需求进行灵活调整。

亮点

• 台面高承载能力（最大 4.000 kg）
• 大工作区域（工作台 2.000 x 1.200 mm）
• 刚性固定龙门结构，保证稳定性
• 24 位快速换刀库，双臂抓手
• Renishaw 工具与工件测量系统

产品详情
可移动装夹台与固定龙门的组合可加工大型重工件，同时保证装夹与检修的便捷性。

龙门

• 为满足长行程要求采用超刚性龙门与导轨解决方案
• 线性导轨与箱形导轨的组合提供更长使用寿命和更高加工速度
• 预载滚珠丝杠与成熟的伺服电机，保证各轴的动态进给及快速进给

主轴

• 大功率主轴驱动与宽转速范围，在重切削中提供必要的扭矩余量（6.000 1/min，SK 50）

换刀器

• 坚固的 24 位刀库，配备双臂抓手，实现快速换刀与生产柔性

控制

• Siemens 828D 控制器：直观的编程及行业支持
• 标配 Siemens Shopmill 软件，简化复杂轮廓与工件程序的生成

装备

• 机罩大滑门，便于装卸与工装作业
• Renishaw 测量系统用于刀具与工件测量，降低停机时间和废品率
• 强力冷却系统配合切屑输送器，高效清理切屑
• 自动集中润滑系统，简化维护作业

技术参数
工作区域
工作台尺寸：2.000 mm x 1.200 mm
工作台最大载重：4.000 kg
主轴鼻端至工作台表面距离：150 mm - 950 mm
立柱间距：1.400 mm

行程
X 轴行程：2.100 mm
Y 轴行程：1.400 mm
Z 轴行程：800 mm

主轴
主轴转速：6.000 1/min
主轴接口：SK 50 ISO 7388-1 (DIN 69871)
主轴直径：190 mm

快速移动
X 轴快速位移：12 m/min
Y 轴快速位移：12 m/min
Z 轴快速位移：10 m/min

进给
工作进给：8.000 mm/min

刀具
刀库位数：24 位

精度
定位精度：0,005/300 mm
重复定位精度：0,005/1000 mm

驱动功率
主轴额定功率：26 kW
主轴连续负载功率：22 kW

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：6,3 m x 4,15 m x 4,45 m
机床重量：16.000 kg
