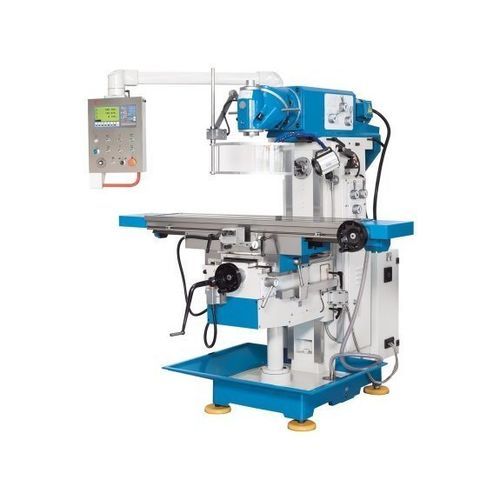

3轴铣床 UWF 3.2卧式立式通用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式, 通用, 旋转主轴, 卧式
- 传动系统
- 电机伺服
- 其他特性
- 变速
- X轴
1,000 mm
(39.37 in)- Y轴
360 mm
(14.17 in)- Z轴
400 mm
(15.75 in)- 功率
3 kW
(4.08 hp)- 旋转速度
最少: 35 rpm
(219.911 rad.min-1)最多: 1,660 rpm
(10,430.088 rad.min-1)
产品介绍
描述
万能铣床 UWF 3.2 在经验证的 UWF 3 基础上扩展了转速范围并增加了无级可调的伺服进给。该机型结合了大工作台面、通用铣头和水平主轴（SK 40 DIN 2080），适用于修理车间、培训部门和小批量生产。
亮点
产品详情
技术规格
万能铣床 UWF 3.2 在经验证的 UWF 3 基础上扩展了转速范围并增加了无级可调的伺服进给。该机型结合了大工作台面、通用铣头和水平主轴（SK 40 DIN 2080），适用于修理车间、培训部门和小批量生产。
亮点
- 通用铣头可在两个平面内旋转，支持立式与卧式加工
- 专用水平铣削主轴，带外部轴承支撑
- 可倾斜的铣床工作台，安装面积大（1.370 x 320 mm）
- 所有轴配备伺服进给并具备快速进给功能，实现快速定位
- 标准配置齐全，含冷却系统和切屑盘
产品详情
- 高强度 HT-200 铸铁机身，带深肋的重型设计，刚性强
- 大尺寸矩形导轨，在允许的高载荷下仍能保证精度与平稳运行
- 导轨经精磨并表面淬火，确保长期精度和耐磨性
- 铣床工作台具有大夹持面并可纵向旋转
- 主轴齿轮传动精密、平稳，齿轮经淬火及研磨处理
- 通用铣头在两平面内旋转，可快速从卧式切换至立式加工
- 组合两级旋转可实现几乎任意空间角度的设定
- 标配外部轴承支撑，青铜套用于水平主轴的长轴承
- 强力伺服电机实现三轴进给的无级可调
- 工作台快速定位与各轴快速进给将停机时间降至最低
- 可旋转操作面板，便于舒适操作
- 冷却系统与切屑盘为标准配置
技术规格
- 工作区 - 工作台安装面积: 1.370 mm x 320 mm
- 工作区 - 工作台承载能力（最大）: 260 kg
- 工作区 - 工作台旋转范围 左/右: 45 deg
- 工作区 - T 槽数量: 3（14 mm x 80 mm）
- 行程 - X 轴行程: 1.000 mm
- 行程 - Y 轴行程: 360 mm
- 行程 - Z 轴行程: 400 mm
- 立式铣头 - 主轴转速（立式）: 45 1/min - 1.660 1/min
- 立式铣头 - 主轴接口: SK 40 DIN 2080
- 立式铣头 - 悬伸范围: 300 mm - 765 mm
- 立式铣头 - 立柱主轴到工作台表面距离: 260 mm - 660 mm
- 立式铣头 - 铣头旋转范围: 360 deg
- 快速进给 - X/Y 轴快速进给: 1.335 mm/min
- 快速进给 - Z 轴快速进给: 1.000 mm/min
- 卧式铣削主轴 - 主轴转速（卧式）: 35 1/min - 1.500 1/min
- 卧式铣削主轴 - 主轴接口: SK 40 DIN 2080
- 卧式铣削主轴 - 卧轴到桌面距离: 75 mm - 475 mm
- 进给 - X 轴进给速度: 30 mm/min - 830 mm/min
- 进给 - Y 轴进给速度: 30 mm/min - 830 mm/min
- 进给 - Z 轴进给速度: 23 mm/min - 625 mm/min
- 驱动功率 - 电机额定功率 横/纵: 3 kW
- 外形尺寸与重量 - 外形（长 x 宽 x 高）: 1,9 m x 1,75 m x 2 m
- 外形尺寸与重量 - 重量: 1.950 kg
