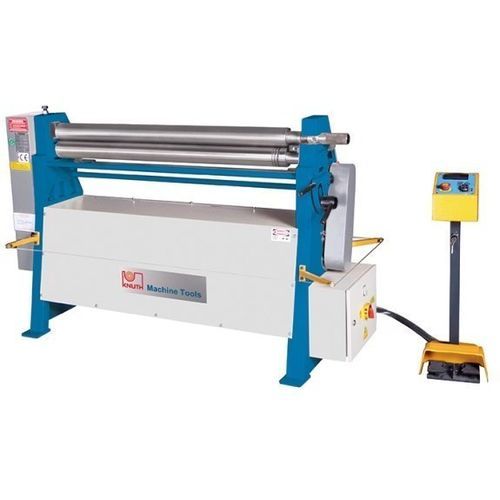

三辊卷板机 KRM AT 15/2,0

手动锥形不对称

描述
KRM AT 系列机器采用非对称辊设计，在拉伸弯曲阶段即使对薄金属板也能提供最佳牵引力，从而实现高精度弯曲。后辊为手动进给。上辊可向外摆动，便于取出管状弯件。

要点

• 非对称辊布置以提高牵引力
• 带制动的主电机以实现精确定位
• 带有线槽的渗碳/淬火辊（Ø 4/6/9 mm）
• 标准配置包含锥形弯曲功能

产品细节

• 三辊板卷机，辊呈非对称布置
• 球墨铸铁刚性机架
• 淬火辊，适用于不锈钢
• 带制动系统的主驱动电机（1.5 kW）
• 带偏心锁的可拉出上辊，便于取件
• 下辊和后辊标配线槽
• 锥形弯曲功能为标准配置（锥形弯曲时容量降低）
• 后辊手动进给
• 带脚踏开关的移动控制面板，可实现左/右旋转

标准配置（部分）

• 锥形弯曲功能
• 淬火辊
• 辊上的线槽
• 急停安全绳
• 带脚踏开关的分离控制面板
• 电机侧防护罩
• 使用手册

可选件（部分）

• 后辊位置数字显示器
• 后辊电动调节（通过控制面板和定位尺调节）

技术参数

• 工作长度：1550 mm
• 最大板厚（450 N/mm²）：2 mm
• 最大板厚（700 N/mm²）：1.8 mm
• 锥形弯曲最大板厚：1.8 mm
• 辊直径：90 mm
• 辊速：6 m/min
• 线槽直径：4 / 6 / 9 mm
• 主驱动电机功率：1.5 kW
• 外形尺寸（长 x 宽 x 高）：2.13 m x 0.7 m x 1.2 m
• 重量：580 kg
