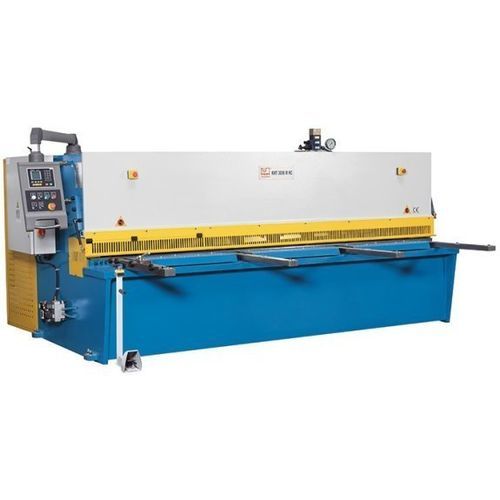

液压剪切机 KHT 4008 M NC

钢板摆式振荡式

概述
KHT 4008 M NC 是一款摆动梁油压板料剪，专为工业生产中的精确、可重复板材剪切而设计。切刀梁由机身内的枢轴轴承导向，后挡料通过 ESTUN E21 NC 控制器精确定位。适用于需要重复定位和刃缝控制的钢铁及不锈钢加工场景。

产品亮点

• ESTUN E21 NC 控制，实现精确后挡料定位
• 后挡料采用预拉紧滚珠丝杠
• 气动顶料装置，便于安全装卸
• 上下刀适用于不锈钢
• 可调角度挡板及阴影切割线显示

机架

• 经应力消除的焊接钢结构，摆动梁设计
• 切刀梁在每次切割后恢复刀缝，减少扭曲并延长刀具寿命

材料支撑

• 大尺寸工作台配滚珠，便于材料移动
• 刚性可调角度挡板及加长支撑臂，可稳固大板

液压系统

• 可靠、低维护的液压系统，适合生产环境
• 油压可调的压料装置在切割时将板材固定在切缝附近

后挡料

• 坚固耐用的后挡料系统，适用于苛刻的生产环境
• 预拉紧滚珠丝杠安装在保护箱内以提高耐用性

配置

• ESTUN E21 NC 控制：单次切割及程序运行的精确定位
• 带急停开关的移动脚踏开关
• 阴影线可见的切割线显示
• 不锈钢刀具与气动顶料为标准配置

安全

• 可折叠至 1000 mm 的贯通式防护手指装置，便于观察切割线
• 后部光栅防护，保护后方工作区
• 安全功能符合现行 CE 法规

技术参数

• 型号: KHT 4008 M NC
• 品牌: KNUTH
• 工作长度: 4,000 mm
• 喉深: 150 mm
• 剪切角度: 1.5°
• 冲次: 8 H/min
• 压料位置数: 15
• 压料能力: 30 t
• 工作台尺寸: 4,330 mm x 550 mm x 800 mm
• 后挡料行程: 1,000 mm
• 后挡料进给速度（X）: 2,280 mm/min
• 前支撑臂: 4 位，长度 1,000 mm
• 切割能力（450 N/mm²）：最大 8 mm；（700 N/mm²）：最大 5 mm
• 主传动功率: 11 kW
• 液压油箱容量: 300 l
• 外形尺寸（长 x 宽 x 高）: 4.65 m x 1.90 m x 1.76 m
• 重量: 9,700 kg

推荐应用

• 制造车间与生产线的批量板材切割
• 需要精确挡料定位和重复性的材料准备工位
