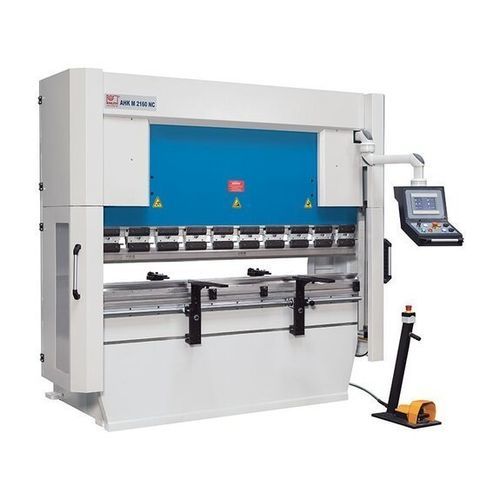

液压压弯机 AHK M 2160

数控精准

概述
AHK M 2160 NC 是一款紧凑型 NC 折弯机，作为全 CNC 折弯机的经济替代方案设计。适用于需要快速装夹和重复性加工的重复性零件与型材生产。后挡料（X、R 轴）和深度限位可通过触摸屏定位；折弯程序可存储于 NC 控制器，用于半自动或自动运行。

主要特点

• 经应力消除的焊接钢结构
• 触摸屏直接输入折弯角度
• 带触控 HMI 的 NC 控制
• 带 X 和 R 轴的电动后挡料
• 欧洲式分段上模（4V）

工作区（部分参数）
折弯力：60 t
折弯长度：2,100 mm
立柱间距：1,700 mm
喉深：320 mm
行程：160 mm
开口高度：380 mm
工作台宽度：100 mm

行程
X 轴行程：600 mm
R 轴行程：140 mm

进给
折弯速度：10 mm/s
快速进给：75 mm/s
返回速度：55 mm/s

驱动功率
主驱动电机：7.5 kW
X 轴电机：0.75 kW
R 轴电机：0.25 kW

尺寸与重量
液压油箱容积：120 l
外形尺寸 L x W x H：2.45 m x 1.6 m x 2.23 m
重量：4,340 kg

机架与上模

• 高精度应力消除焊接钢机架，配刚性折弯梁和双侧液压缸
• 大外伸和窄工作台为复杂折弯序列提供充足空间

液压系统

• 液压单元及油箱位于机架上部，节省空间并提高结构刚性
• 扭转轴连接两侧液压缸的深度限位，确保上梁精确定位

前支撑臂

• 高度可调的坚固支撑臂，便于工件操作
• 支撑面上的止挡脊有助于工件对齐

折弯刀具

• Promecam 刀具座，兼容广泛折弯刀具
• 手动快夹系统缩短换刀时间
• 4V 分段模具适应多种工件

安全与生产率

• 安全设计符合现行 CE 规范
• 工作区周围配备光幕保护

控制
通过清晰的触摸屏操作机器，所有功能一目了然。操作员可直接输入所需折弯角度。根据板材厚度和已保存的刀具数据，NC 控制自动计算深度限位位置，从而加快调机并保证可重复精度。机器具有手动、半自动和自动三种工作模式。手动模式下，各轴以电动方式定位并在显示屏上显示数值；半自动模式下，控制器按操作者输入值定位轴；自动模式下，按预编程序自动执行折弯序列。内部可存储多达 500 组数据；并可通过控制面板的 USB 或网络接口进行外部备份与程序导入/导出。

后挡料

• NC 控制的后挡料提供稳定、可重复的定位
• 线性导轨与大型预压滚珠丝杠，维护少且耐用
• 电动 R 轴便于精确设定止挡高度
• 后挡料指的侧向定位采用双线性导轨，运行平稳

技术规格

• 型号：AHK M 2160 NC
• 折弯力：60 t
• 折弯长度：2,100 mm
• 立柱间距：1,700 mm
• 喉深：320 mm
• 行程：160 mm
• 开口高度：380 mm
• 工作台宽度：100 mm
• X 轴行程：600 mm
• R 轴行程：140 mm
• 折弯速度：10 mm/s
• 快速进给：75 mm/s
• 返回速度：55 mm/s
• 主电机：7.5 kW
• X 轴电机：0.75 kW
• R 轴电机：0.25 kW
• 液压油箱：120 l
• 外形尺寸 L x W x H：2.45 m x 1.6 m x 2.23 m
• 重量：4,340 kg
