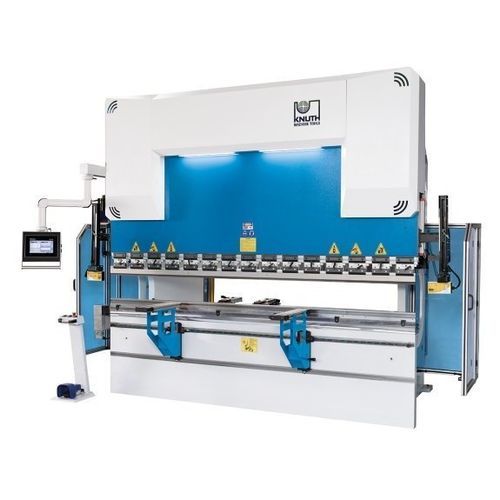

液压压弯机 AHK V 20060 CNC

CNC数控精准

产品简介
AHK V 20060 CNC 系列折弯机符合现代欧盟工业折弯机标准。采用先进设计技术并在现代化生产线上制造，机器在精度、可靠性和重复性方面表现出色。该系列配备 DELEM 图形触控 CNC 控制器，支持高效编程并实现对整个折弯过程的全面控制。多种后挡料和附件选项可根据生产需求进行配置。

主要特点

• 优良的加工质量
• 高品质液压与电子元件
• DELEM 触摸屏 CNC 控制
• 工具处激光光学安全系统 AKAS
• 节省时间的细节化解决方案，提升生产效率

机身结构与细节
机身

• 经认证的优质钢结构，确保稳定性与精度
• 焊接结构经消除应力处理并在 CNC 中心进行加工
• 受拉应力部件采用大半径设计以避免焊缝裂纹
• 上梁尺寸充裕并预应力以减少变形
• 测量系统支架设计用于在最大负荷下补偿偏差
• 导轨、轴承与密封件按长寿命设计

工作区

• 大悬伸、长行程与窄台面，适合复杂折弯工艺

台面弯曲（选配）

• 下台面电动弧形校正（部分型号为标配/部分为选配）：确保在折弯全长上获得精确结果，特别适用于厚板

液压系统

• 定制设计并内制加工的液压缸
• 锻造钢活塞，经淬火、研磨及铬处理
• 选用知名厂家液压阀块与阀门，保证长期可靠性
• 安全阀在过载时保护系统免受损坏

后挡料

• 结构坚固、维护简便的后挡料
• 挡料指可从机前使用安全工具快速调节

前支撑臂

• 支撑臂在直线导轨上移动并可锁定到位
• 齿条啮合实现高度快速定位
• 坚固工业刷用于工件保护

折弯刀具

• 欧洲 Promecam 型刀架，适配多种刀具
• 刀具经淬火和研磨，保证精确装配

安全与生产率

• AKAS 激光安全系统在不限制功能的情况下监控刀具区域
• 安全设计符合现行 CE 指令
• 后置光幕与坚固侧防护确保工作区安全

标准控制（示例）
DELEM DA-53T 触摸屏 CNC 控制：

• 支持最多4轴（Y1、Y2 + 2个辅助轴），10.1" 彩色多点触控 TFT 屏
• 热键触控导航与图形界面，便于编程
• 机器控制功能：Y1-Y2、X、R轴与台面弧形校正；可将第二后挡轴配置为 Z 轴
• USB 接口用于零件与刀具的备份/恢复
• 支持伺服驱动与变频器，Y轴控制采用先进算法
• 选配：TandemLink、离线软件 Profile-53TL

标准配置（示例）

• DELEM DA-53T 2D CNC 控制
• X 轴后挡料，带线性导轨与预载滚珠丝杠
• 电动台面弧形校正（视型号而定）
• 快速夹紧阳模刀架
• AKAS 激光光学安全系统
• 后置光幕
• 欧洲标准刀具安装
• 兼容欧洲格式的模具（阳模/阴模）
• 带急停开关的脚踏开关
• 两个可移动前支撑臂
• 高度可调的后挡料指
• ECO 省电模式
• 用户手册

可选配置（示例）

• X 轴与 R 轴后挡料系统
• X 轴后挡料延长件
• 额外后挡料指
• 附加支撑臂
• 电控柜空调
• 更高吨位及其他型号 DELEM 控制器（DA58/DA66T/DA69T）
• PressMax DRM EcoPower 配件（按吨位）

技术参数

• 折弯力：60 t
• 折弯长度：2,100 mm
• 立柱间距：1,600 mm
• 悬伸：310 mm
• 行程：210 mm
• 开口高度：425 mm
• 台面宽度：110 mm
• 台面高度：900 mm
• X 轴行程：750 mm
• 折弯速度：10 mm/s
• 快进速度：190 mm/s
• 回程速度：120 mm/s
• X 轴进给速度：600 mm/s
• 主电机功率：7.5 kW
• 液压油箱容积：140 l
• 外形尺寸（长 x 宽 x 高）：3.1 m x 2.5 m x 2.52 m
• 重量：5,400 kg
