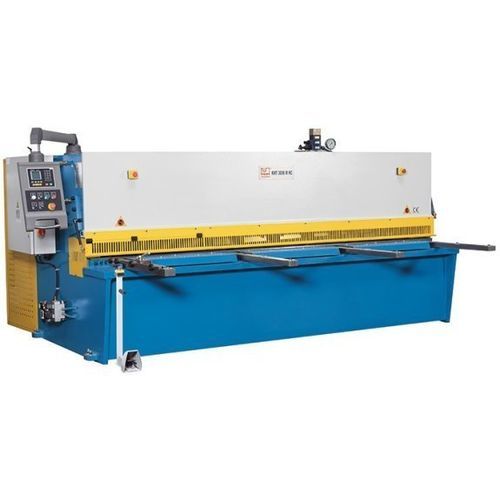

液压剪切机 KHT 4012 M NC

钢板摆式振荡式

概述
KHT 4012 M NC 是一款摆梁式液压剪板机。切割梁在固定于机身的转轴轴承中导向，保证切割直线并防止上下刀具卡阻。ESTUN E21 NC 控制器可精确定位后挡料器。

亮点

• ESTUN E21 NC 控制，定位精确
• 带预载的滚珠丝杠后挡料器
• 用于薄板的气动支撑装置
• 刀具适用于不锈钢
• 可调角度挡料及带滚珠的工作台

标准配置

• NC 控制 ESTUN E21S（最多40个程序/25步；切割时退刀；自动回零；断电保护）
• 薄板用气动支撑
• 受控后挡料器，适用于单张或批量切割
• 用于精确对刀的阴影线（shadow line）
• 前支撑臂（4档位，臂长 1,000 mm，适用于 4,000 mm 工作长度）
• 带急停开关的移动脚踏开关
• 手动切口间隙调整
• 全长指护盖，带翻起段以便观察切割线
• 后方光栅保护工作区
• 标准上下刀适用于不锈钢
• 操作工具与使用手册

可选配置

• 液压油冷却器（建议用于批量生产/高温环境）
• 备用刀具套件（含不锈钢刀片）
• 自动集中润滑系统

机架

• 经应力消除的焊接钢结构，摆梁式设计
• 切割梁为摆动运动，每次切割后自动恢复上下刀间隙
• 优点：低扭矩切割、切件可靠脱出、刀具寿命延长、便于切口调整

材料支撑

• 大型工作台配滚珠，带刚性可调角度挡料，便于安全对正
• 长而结实的支撑臂可安全支撑大尺寸板材

液压系统

• 可靠、低维护且便于检修的液压系统
• 液压可调的夹紧装置在切割过程中确保板材紧贴切割线定位

后挡料

• 适用于严苛生产环境的坚固后挡料系统
• 预载滚珠丝杠安装在防护护罩内；后挡料行程：1,000 mm；X 轴进给速度：2,280 mm/min

装置 / 操作

• ESTUN E21 NC 用于精确定位（单张切割与程序运行）
• 带急停的移动脚踏开关
• 用于精确对刀的阴影线
• 上下刀适用于不锈钢

安全

• 全长指护盖，带可翻起段（可翻起至 1,000 mm）以便观察切割线
• 后方光栅保护后方工作区
• 安全装置符合 CE 规范

技术参数

• 型号：KHT 4012 M NC
• 工作长度：4,000 mm
• 喉口深度：150 mm
• 切割角度：1.5°
• 冲程/分钟：10 H/min
• 夹紧点：14 个，夹紧力 44 t
• 工作台尺寸：4,375 mm x 520 mm x 860 mm
• 后挡料行程：1,000 mm；X 轴速度：2,280 mm/min
• 前支撑臂：4 个位置；臂长：1,000 mm
• 切割能力 (450 N/mm² 最大)：12 mm；(400 N/mm² 最小)：1.2 mm
• 切割能力 (700 N/mm² 最大)：8 mm；(700 N/mm² 最小)：1.2 mm
• 主传动电机：18.5 kW
• 液压油箱容积：400 l
• 外形尺寸 (长 x 宽 x 高)：4.73 m x 2 m x 2.04 m
• 重量：13,200 kg
