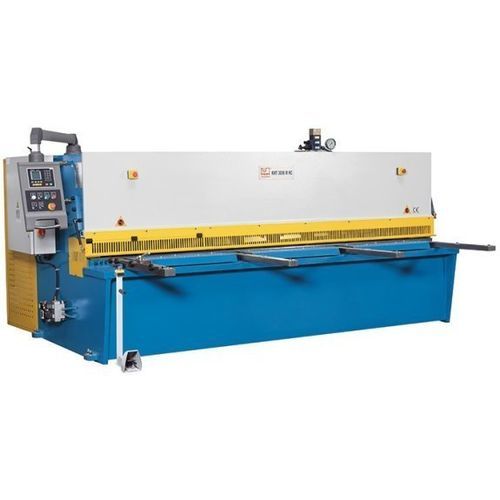

液压剪切机 KHT 4010 M NC

钢板摆式振荡式

概述
KHT 4010 M NC 是一款采用摆动梁结构的液压剪板机，适用于实现直线、低扭曲的切割。配备 ESTUN E21 数控后挡料机构，面向工业生产环境的板料加工应用。

主要特点

• ESTUN E21 NC 数控，后挡料高精度定位
• 带预载的滚珠丝杠后挡料
• 用于薄板固定的气动顶料装置
• 上下刀具可适用于不锈钢加工
• 可调角度挡块及切割线投影（阴影示意）

工作区域（技术数据）
工作长度: 4.000 mm
喉深: 150 mm
切割角度: 1.5°
每分钟行程数: 8 H/min
顶料位置数: 15
顶料能力: 36 t
工作台尺寸: 4.330 mm x 550 mm x 800 mm

后挡料（技术数据）
后挡料行程: 1.000 mm
X轴进给速度: 2.280 mm/min

前支撑臂（技术数据）
支撑臂数量: 4 个位置
支撑臂长度: 1.000 mm

切割能力（技术数据）
板厚（最大）- 450 N/mm²: 10 mm
板厚（最小）- 400 N/mm²: 1 mm
板厚（最大）- 700 N/mm²: 6 mm
板厚（最小）- 700 N/mm²: 1 mm

驱动与液压（技术数据）
主传动电机功率: 15 kW
液压油箱容积: 300 l

尺寸与重量
外形尺寸 (长 x 宽 x 高): 4,65 m x 1,9 m x 1,76 m
重量: 10.000 kg

机架结构

• 经应力消除的焊接钢结构，摆动梁设计在每次切割后自动恢复刀间隙。
• 结构可减少扭曲、提升废料脱离性并延长刀具寿命。

材料支撑

• 大尺寸工作台配滚珠轴承和刚性可调角度挡块，便于快速、安全的板材定位。
• 长而坚固的支撑臂可稳固支撑大尺寸板材。

液压系统

• 可靠、易维护的液压系统，适合生产环境使用。
• 切割过程中，液压可调顶料在切割线附近稳固固定板材。

后挡料系统

• 后挡料结构坚固，滚珠丝杠带保护箱并预加载，适合苛刻生产环境。
• ESTUN E21 控制支持单次切割和程序运行的精确定位。

装备

• 带急停开关的移动脚踏开关
• 切割线阴影指示用于精确定位
• 上下刀具适合不锈钢，加工刀具组可作为选配

安全

• 可折叠至 1.000 mm 的连续手指防护装置以提高切割线可视性
• 后部光栅保护，符合 CE 安全规范

技术规格

• 型号: KHT 4010 M NC
• 品牌: KNUTH
• 工作长度: 4.000 mm
• 后挡料行程: 1.000 mm（预载滚珠丝杠）
• 喉深: 150 mm
• 切割角: 1.5°
• 每分钟行程数: 8 H/min
• 顶料位置: 15（36 t）
• X轴进给速度: 2.280 mm/min
• 工作台尺寸: 4.330 x 550 x 800 mm
• 切割能力: 最高 10 mm @450 N/mm²；最高 6 mm @700 N/mm²（最小 1 mm）
• 主电机: 15 kW
• 液压油箱: 300 l
• 外形尺寸: 4,65 m x 1,9 m x 1,76 m
• 重量: 10.000 kg
• 控制: ESTUN E21 NC
